Elektrozawory

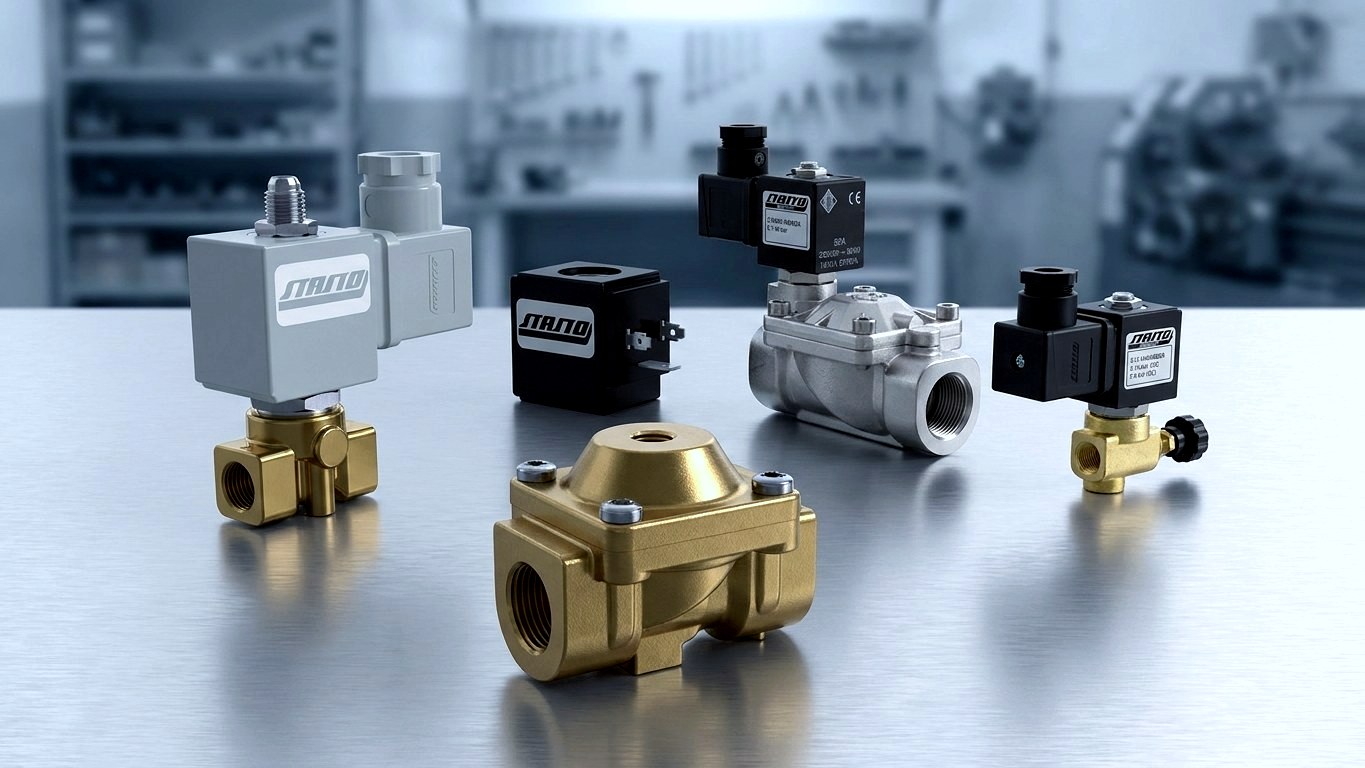

Elektrozawory, które przełączają dokładnie wtedy, gdy to ważne.
Właściwy elektrozawór – dobrany według medium, sposobu sterowania i cewki. Wykonania 2/2 i 3/2-drożne, sterowanie bezpośrednie, wstępne i wymuszone, z pasującymi cewkami i złączami wtyczkowymi, duża część dostępna z magazynu.
2/2 & 3/2-drożne – sterowanie bezpośrednie, wstępne i wymuszone
Dlaczego STASTO
Właściwy zawór decyduje o niezawodności instalacji.
Dobieramy zawory elektromagnetyczne odpowiednio do medium i właściwego sposobu sterowania – wraz z cewką, napięciem i wtyczką przyłączeniową.
Do każdego medium
Sprężone powietrze, woda, olej, obojętne gazy, para i media agresywne – materiały i uszczelnienia dobrane do medium.
Każdy rodzaj sterowania
Bezpośredniego działania dla małych przekrojów i próżni, wstępnie/serwostrowane dla dużych przepływów z minimalną różnicą ciśnień, wymuszonego działania dla startu bez ciśnienia.
Cewka i napięcie dopasowane
Cewki elektromagnetyczne dla DC i AC (np. 24 V DC, 230 V AC), stopień ochrony i wtyczki przyłączeniowe dobrane do instalacji.
Wiele dostępnych od ręki
Duża część asortymentu jest dostępna z magazynu i szybko dostarczana; cewki zamienne i akcesoria również.
Pomoc w doborze
Zrozumieć i właściwie dobrać elektrozawory.
Sposób sterowania, funkcja drożna i cewka decydują o tym, czy zawór pasuje do Twojej aplikacji. Przegląd najważniejszych pojęć.
Rodzaje sterowania
- Sterowanie bezpośrednie
- Przełącza bez minimalnego ciśnienia, również w próżni – idealne do małych średnic nominalnych.

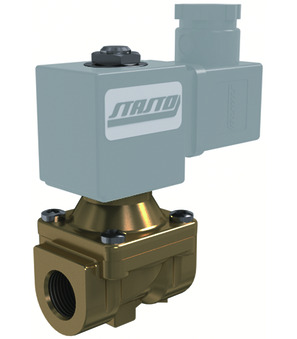

- Sterowanie pośrednie (serwo/membranowe)
- Wykorzystuje ciśnienie medium do przełączania; umożliwia wysokie przepływy, ale wymaga minimalnej różnicy ciśnień.

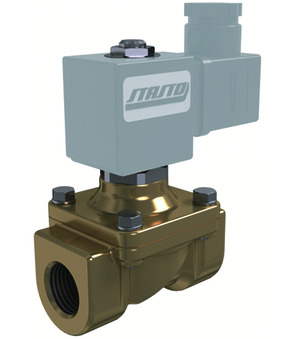

- Sterowanie wymuszone
- Łączy sterowanie bezpośrednie i pośrednie, przełącza również bez różnicy ciśnień przy dużym przepływie.
Funkcja drogi & pozycja przełączania

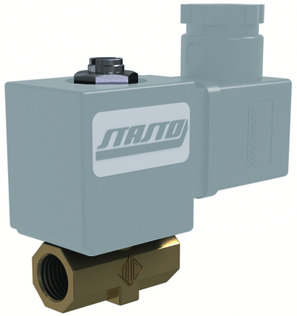

- 2/2-drożny
- Dwa przyłącza, dwie pozycje – odcinanie lub przepuszczanie medium.

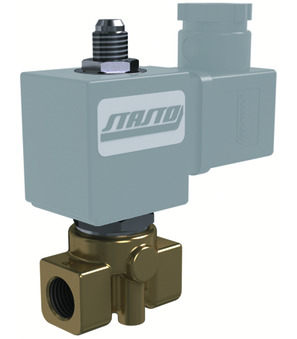

- 3/2-drożny
- Trzy przyłącza do sterowania i odpowietrzania, np. dla siłowników jednostronnego działania i sterowania pneumatycznego.
- Normalnie zamknięty (NC)
- W stanie bez zasilania zamknięty, otwiera się po podaniu napięcia.
- Normalnie otwarty (NO)
- W stanie bez zasilania otwarty, zamyka się po podaniu napięcia.
Cewka & przyłącze
- Napięcie
- Cewki elektromagnetyczne na prąd stały i zmienny, np. 24 V DC lub 230 V AC.
- Wtyczka przyłączeniowa
- Elektryczne przyłącze cewki, dostępne również jako część zamienna.
- Stopień ochrony
- Dobierz odpowiednio do cewki i wtyczki zgodnie z warunkami zabudowy.
Porównanie
Sterowanie bezpośrednie, pośrednie czy wymuszone?
Sposób sterowania determinuje przepływ, minimalne ciśnienie i obszar zastosowania. Tak różnią się trzy rodzaje budowy.
| sterowane bezpośrednio | ze wspomaganiem | sterowane wymuszenie | |
|---|---|---|---|
| Minimalna różnica ciśnień | niewymagana | wymagana | niewymagana |
| Przepływ | mniejsze średnice nominalne | wysoki | wysoki |
| Start przy próżni/braku ciśnienia | możliwy | ograniczony | możliwy |
| Typowe zastosowanie | małe przekroje, próżnia | duże przepływy z ciśnieniem | duży przepływ bez różnicy ciśnień |
Kategorie
Znajdź swoją serię.
Wybierz według funkcji drogowej i rodzaju sterowania lub uzupełnij o odpowiednie cewki i gniazda wtykowe.
Obszary zastosowań
Wszędzie tam, gdzie steruje się mediami.
Elektrozawory niezawodnie sterują powietrzem, wodą i innymi mediami w najróżniejszych branżach.

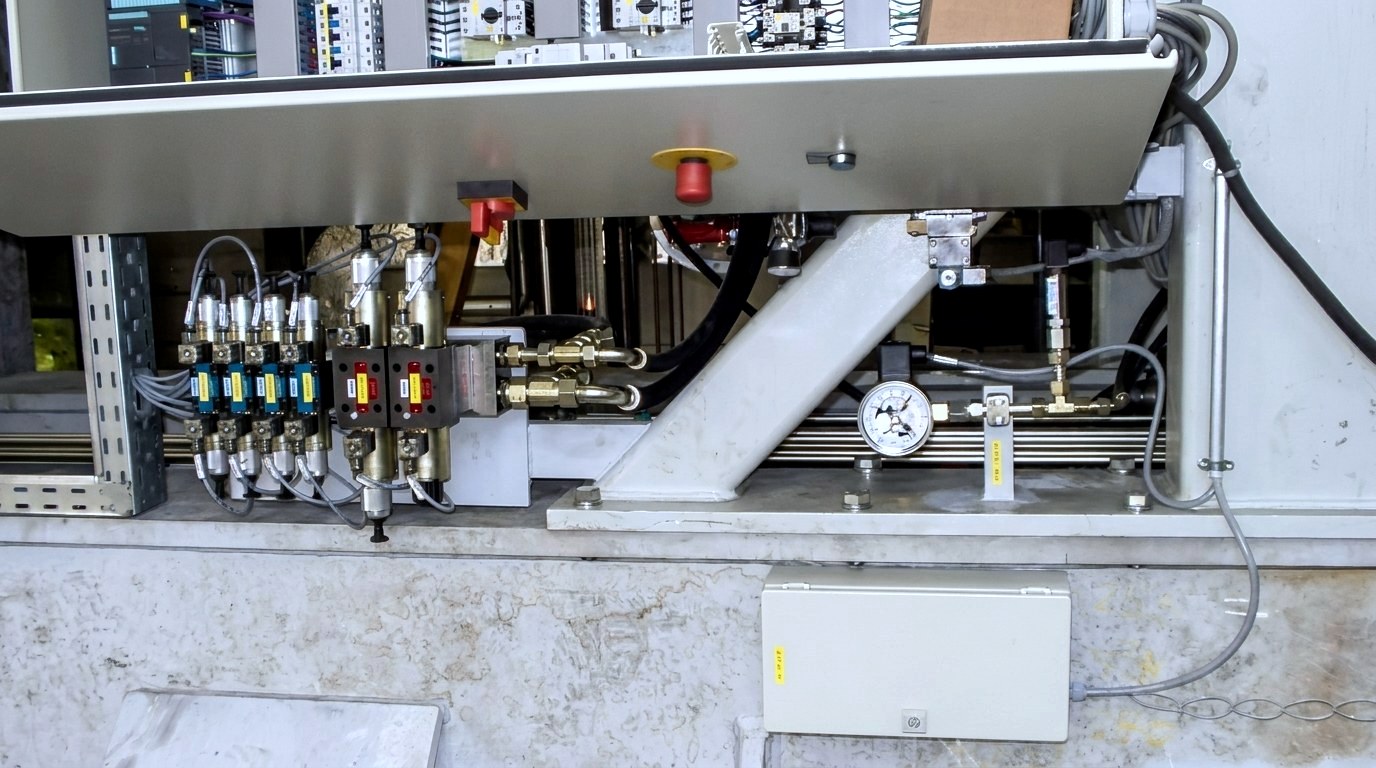

Budowa maszyn i instalacji
Sterowanie powietrzem, wodą i mediami hydraulicznymi w maszynach i urządzeniach.

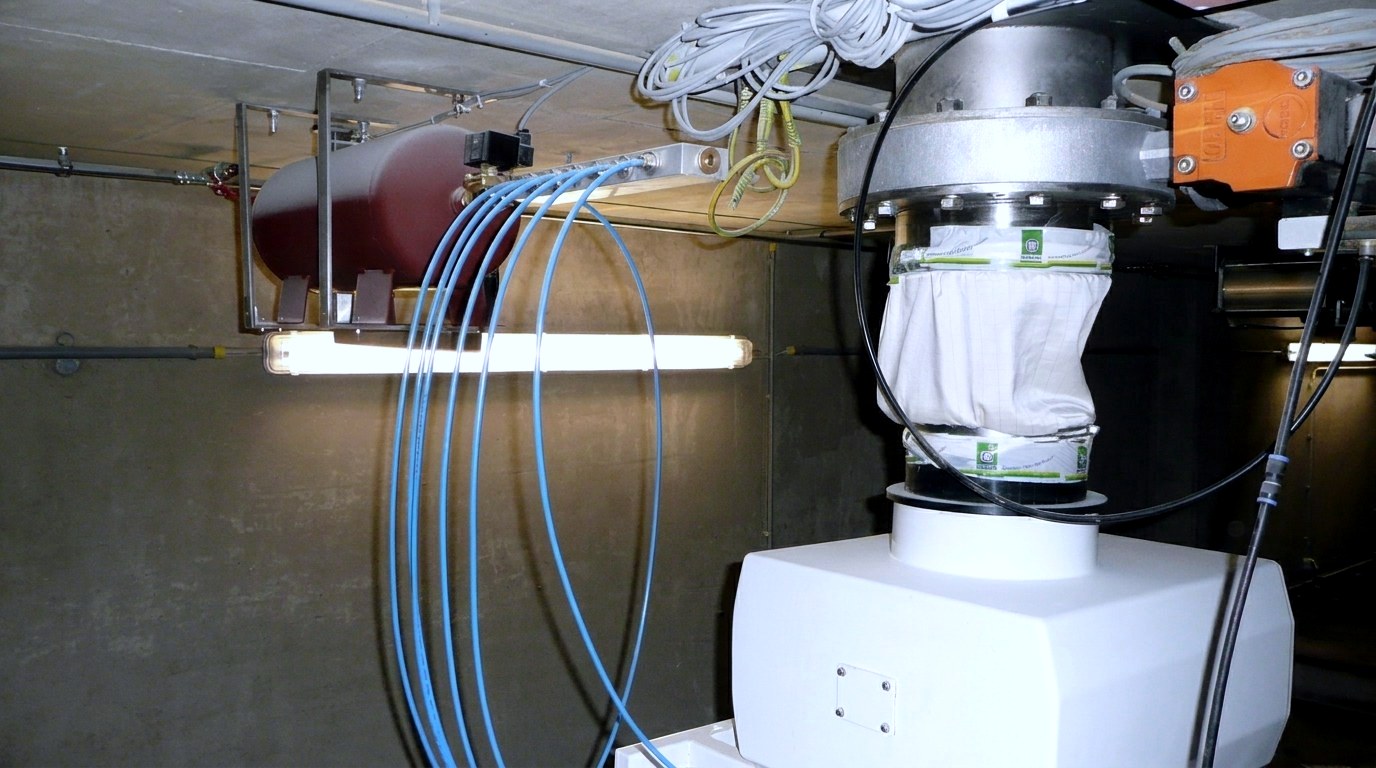

Inżynieria procesowa
Dozowanie, odcinanie i płukanie w instalacjach procesowych i dozujących.

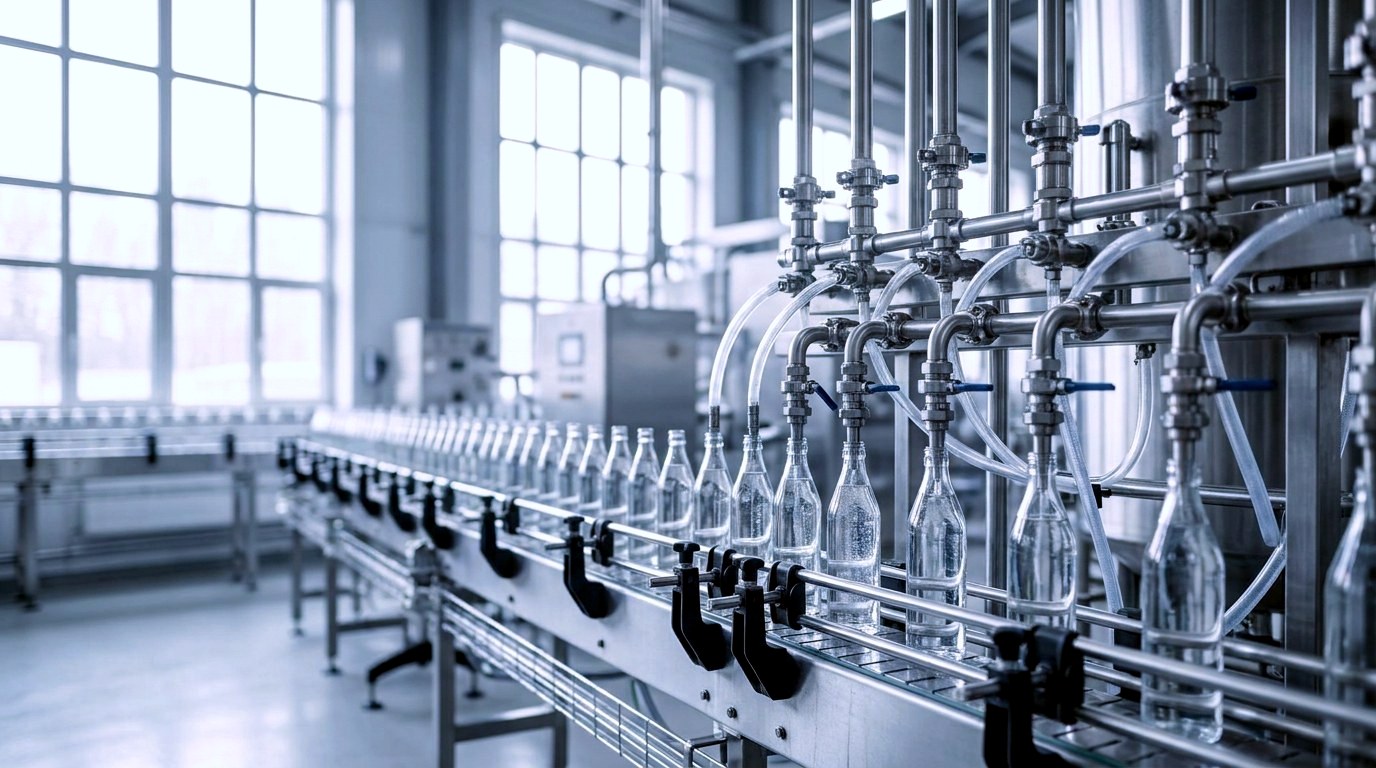

Spożywcza i wodna
Woda pitna, mycie i napełnianie z materiałami zgodnymi z medium.

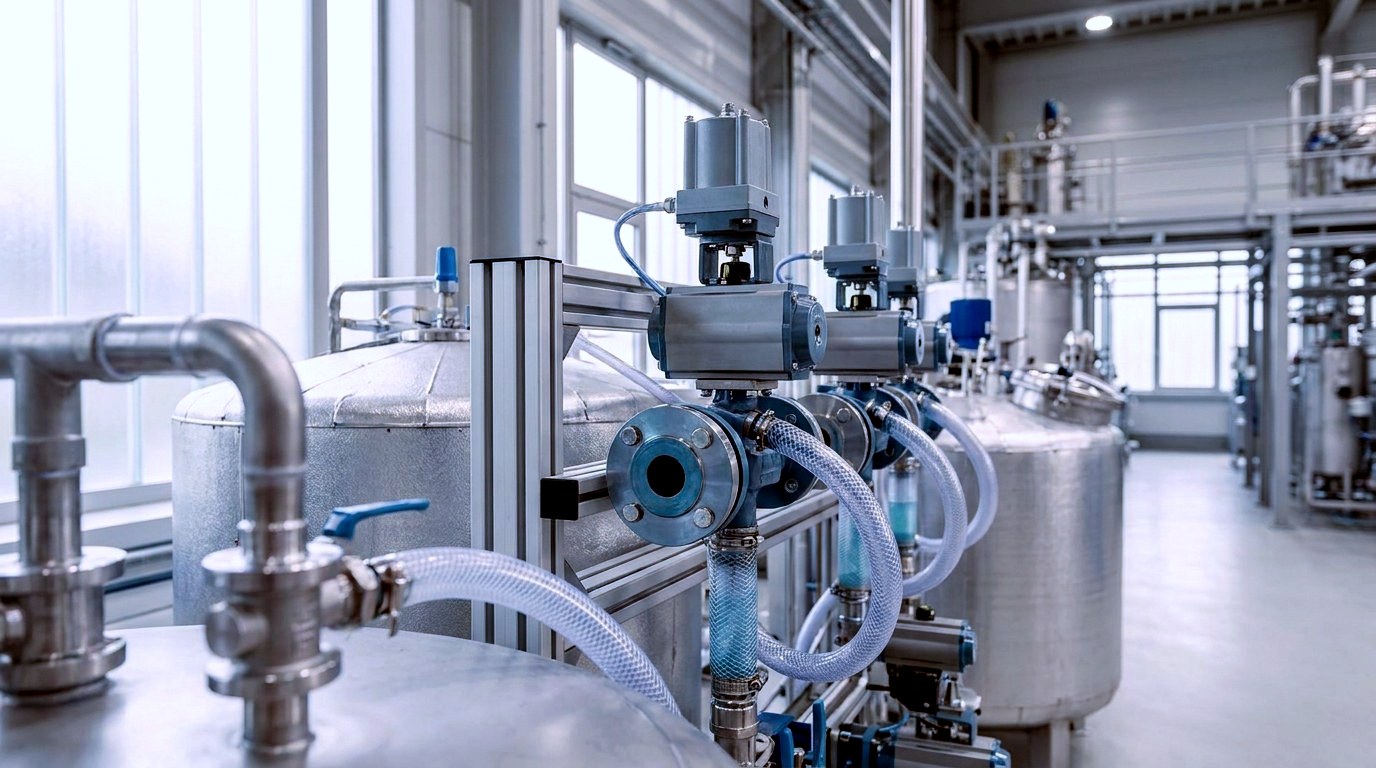

Chemia i procesy
Agresywne media z odpornymi materiałami i uszczelnieniami.

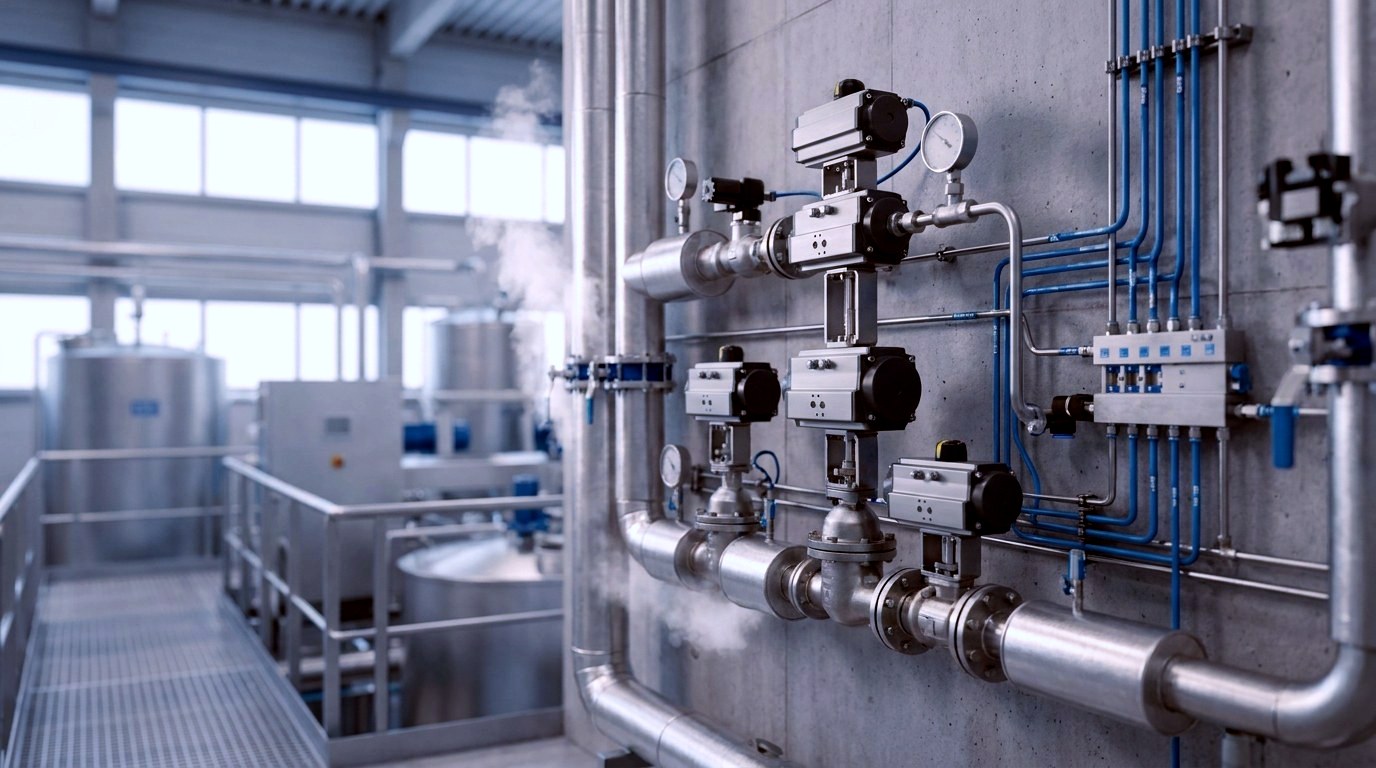

Sprężone powietrze i para
Przełączanie sprężonego powietrza i pary, np. w pneumatyce i myciu.

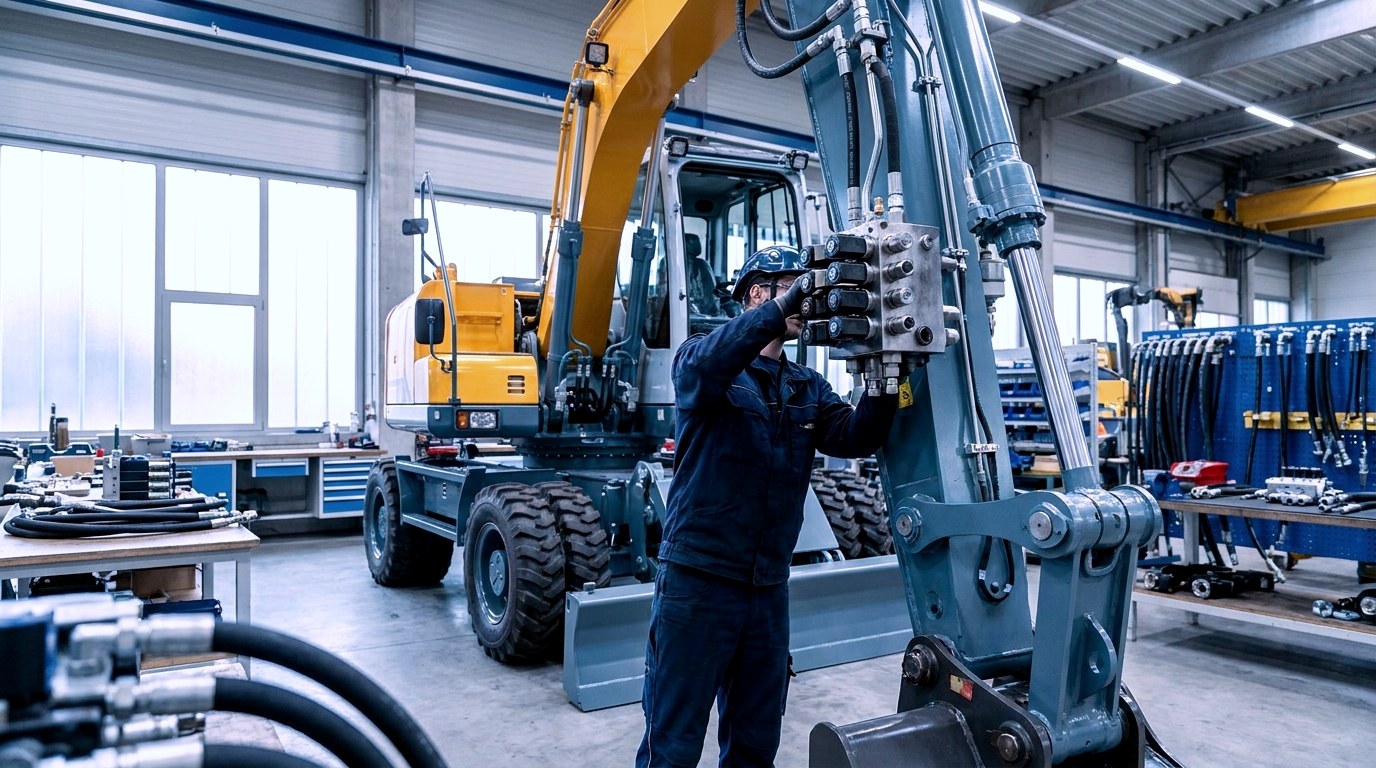

Maszyny mobilne
Wytrzymałe zawory i cewki do hydrauliki i pneumatyki pojazdów oraz maszyn roboczych.
Jak to działa
Trzy kroki do właściwego zaworu elektromagnetycznego.
Od zastosowania przez dobór aż po dostawę – towarzyszymy Ci na każdym etapie.
Określ zastosowanie
Określ medium, ciśnienie, przepływ, temperaturę i przyłącze.
Dobierz zawór i cewkę
Wybierz funkcję drogową/sterowanie, materiał/uszczelnienie oraz cewkę/napięcie i wtyczkę.
Dostawa z magazynu
Serie magazynowe szybko, wykonania specjalne na zapytanie.
FAQ
Jakie medium chcesz sterować?
Odpowiedzi na najczęstsze pytania dotyczące doboru zaworów elektromagnetycznych.
Sterowanie bezpośrednie czy pośrednie – kiedy które wybrać?
Zawory sterowane bezpośrednio działają bez minimalnego ciśnienia i nadają się do małych średnic nominalnych oraz próżni; zawory sterowane pośrednio wykorzystują ciśnienie medium i umożliwiają duże przepływy, wymagają jednak minimalnej różnicy ciśnień. Do dużych przepływów przy niewystarczającej różnicy ciśnień odpowiednia jest konstrukcja sterowana wymuszonego działania.
Jaka jest różnica między zaworem 2/2-drożnym a 3/2-drożnym?
Zawór 2/2-drożny ma dwa przyłącza i przepuszcza lub odcina medium; zawór 3/2-drożny ma trzy przyłącza i może dodatkowo odpowietrzać. Zawory 3/2-drożne stosowane są typowo do sterowania pneumatycznego, np. siłownikami jednostronnego działania.
Co oznacza normalnie zamknięty (NC) lub normalnie otwarty (NO)?
Normalnie zamknięty (NC) oznacza, że zawór jest zamknięty w stanie bez napięcia i otwiera się po podaniu napięcia; normalnie otwarty (NO) jest otwarty w stanie bez napięcia i zamyka się po podaniu napięcia. Wybór zależy od wymaganego położenia bezpiecznego przy zaniku zasilania.
Jakiej cewki, napięcia i stopnia ochrony potrzebuję?
Cewki elektromagnetyczne dostępne są dla DC i AC, np. 24 V DC lub 230 V AC, każdorazowo z odpowiednim złączem wtykowym i stopniem ochrony. Właściwa kombinacja zależy od Twojego układu sterowania i warunków montażu – chętnie doradzimy przy doborze.
Jaki materiał i uszczelnienie pasują do mojego medium?
Materiał i uszczelnienie dobiera się odpowiednio do medium – np. do wody, oleju, pary lub mediów agresywnych. Podaj nam medium, temperaturę i ciśnienie, a my zaproponujemy odpowiednią kombinację materiałów i uszczelek.
Powiązane produkty
Powiązane kategorie.
Uzupełnij swoje zawory elektromagnetyczne o wyspy zaworowe, kolejne funkcje drogowe i pasujące cewki.
Zacznij teraz
Znajdź odpowiedni zawór elektromagnetyczny.
Przeglądaj asortyment lub skonsultuj się z nami w sprawie doboru zaworu.
