Pneumatyka · Zawory kierunkowe

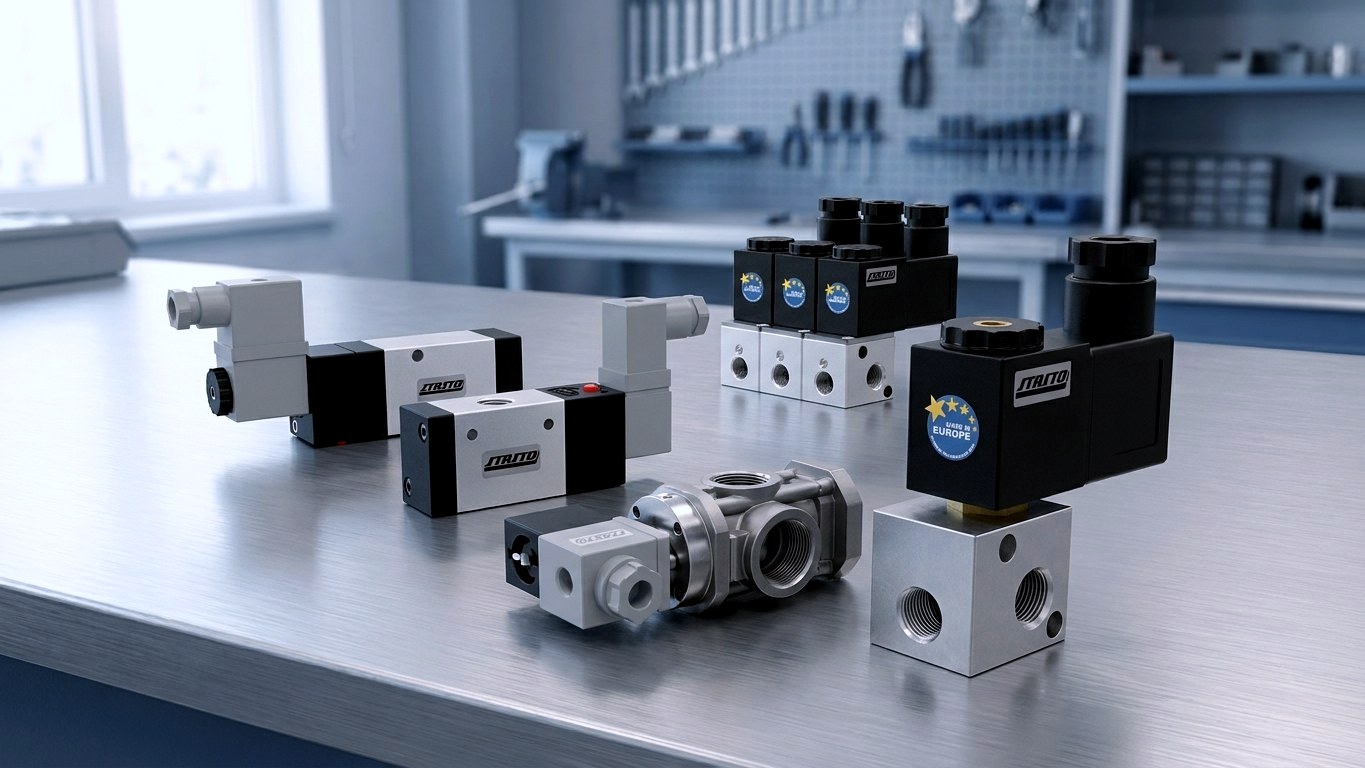

Zawór 3/2 – pneumatyczne zawory rozdzielające
Zawory rozdzielające 3/2 przełączają odbiornik przez trzy przyłącza i dwa położenia przełączania – do napowietrzania i odpowietrzania siłowników jednostronnego działania, sterowania napędami pneumatycznymi lub jako zawory pilotujące. W STASTO znajdziesz zawory 3/2 w różnych rodzajach sterowania i wersjach konstrukcyjnych: elektromagnetyczne, ręczne, z rolkowym popychaczem oraz w wersji NAMUR.
Zawory 3/2 do każdego rodzaju sterowania
Dlaczego STASTO
Zawory 3/2-drożne dopasowane do Twojej aplikacji
Od małego zaworu bezpośredniego działania po zawór współosiowy do większych średnic nominalnych – wybierz odpowiednią serię według rodzaju sterowania, rozmiaru przyłącza i warunków montażu.
Odpowiedni rodzaj sterowania
Elektromagnetyczne, ręczne, rolkowe lub pneumatycznie wstępnie sterowane – dopasowane do układu sterowania i procesu.
Formy konstrukcyjne do każdej sytuacji montażowej
Kompaktowe formy wtyczkowe jak seria K z szerokością 16 mm i seria E+V z 22 mm oraz przyłącze NAMUR do napędów obrotowych.
Doradztwo techniczne
Wsparcie przy doborze rodzaju sterowania, średnicy nominalnej i przyłącza – na podstawie Twoich danych aplikacyjnych.
Szeroki asortyment
Od bezpośrednio sterowanych małych zaworów do zaworów koaksjalnych dla większych średnic nominalnych – wiele serii z jednego źródła.
Asortyment
Zawory 3/2-drożne – przegląd
Wybierz odpowiednią serię według zastosowania, rodzaju sterowania i konstrukcji.
Poradnik
Zawory 3/2 – zasada działania i właściwy dobór
Zasada działania, rodzaje sterowania i najważniejsze kryteria doboru zaworów do układów pneumatycznych.
Rodzaje sterowania
- Elektromagnetyczny, sterowany bezpośrednio
- Zawór przełączany przez cewkę elektromagnetyczną – idealny do procesów sterowanych elektrycznie. Wykonania z powrotem sprężynowym wracają do położenia wyjściowego po zaniku napięcia.
- Elektromagnetyczny, serwosterowany
- Wewnętrzny zawór pilotowy steruje zaworem głównym – dla wyższych przepływów przy kompaktowej cewce.
- Ręczny
- Sterowanie ręczne do funkcji nastawczych, awaryjnych i serwisowych oraz prostych układów sterowania bez sygnałów elektrycznych.
- Mechaniczny / popychacz rolkowy
- Sterowanie przez dźwignię rolkową lub popychacz, np. do wykrywania pozycji i położeń końcowych w przyrządach.
- Pneumatyczny, serwosterowany
- Sterowanie sygnałem pneumatycznym – do czysto pneumatycznych układów sterowania.
Kryteria doboru
- Położenie spoczynkowe
- Normalnie zamknięty (NC) lub normalnie otwarty (NO) w stanie niepobudzonym; z powrotem sprężynowym dla określonego położenia wyjściowego.
- Średnica nominalna / przepływ
- Dobierać odpowiednio do odbiornika, aby czasy przełączania i przepływ były właściwe.
- Rozmiar przyłącza i forma konstrukcyjna
- Od szerokości wtyczki 16 mm serii K, przez 22 mm serii E+V, aż po przyłącze NAMUR.
- Medium i warunki pracy
- Parametry takie jak zakres ciśnienia i temperatury zależą od wariantu – patrz karta katalogowa wybranego wykonania.
Porównanie
Różnica między zaworem 3/2 a 5/2-drożnym
Oba typy zaworów różnią się liczbą przyłączy i przeznaczeniem. Wybór zależy od rodzaju napędzanego odbiornika.
| 3/2 | 5/2 | |
|---|---|---|
| Przyłącza | 3 (zasilanie, praca, odpowietrzenie) | 5 (zasilanie, 2× praca, 2× odpowietrzenie) |
| Pozycje przełączania | 2 | 2 |
| Typowy odbiornik | Siłownik jednostronnego działania | Siłownik dwustronnego działania |
| Przyłącza robocze | 1 (napełnianie i odpowietrzanie) | 2 (przełączane naprzemiennie) |
| Typowe zastosowanie | Sterowanie wstępne, próżnia, pozycja podstawowa | Sterowanie suwem roboczym i powrotnym |
Zastosowania
Gdzie stosuje się zawory 3/2
Od sterowania siłownikami po automatykę armatury – typowe zastosowania pneumatycznych zaworów 3/2.

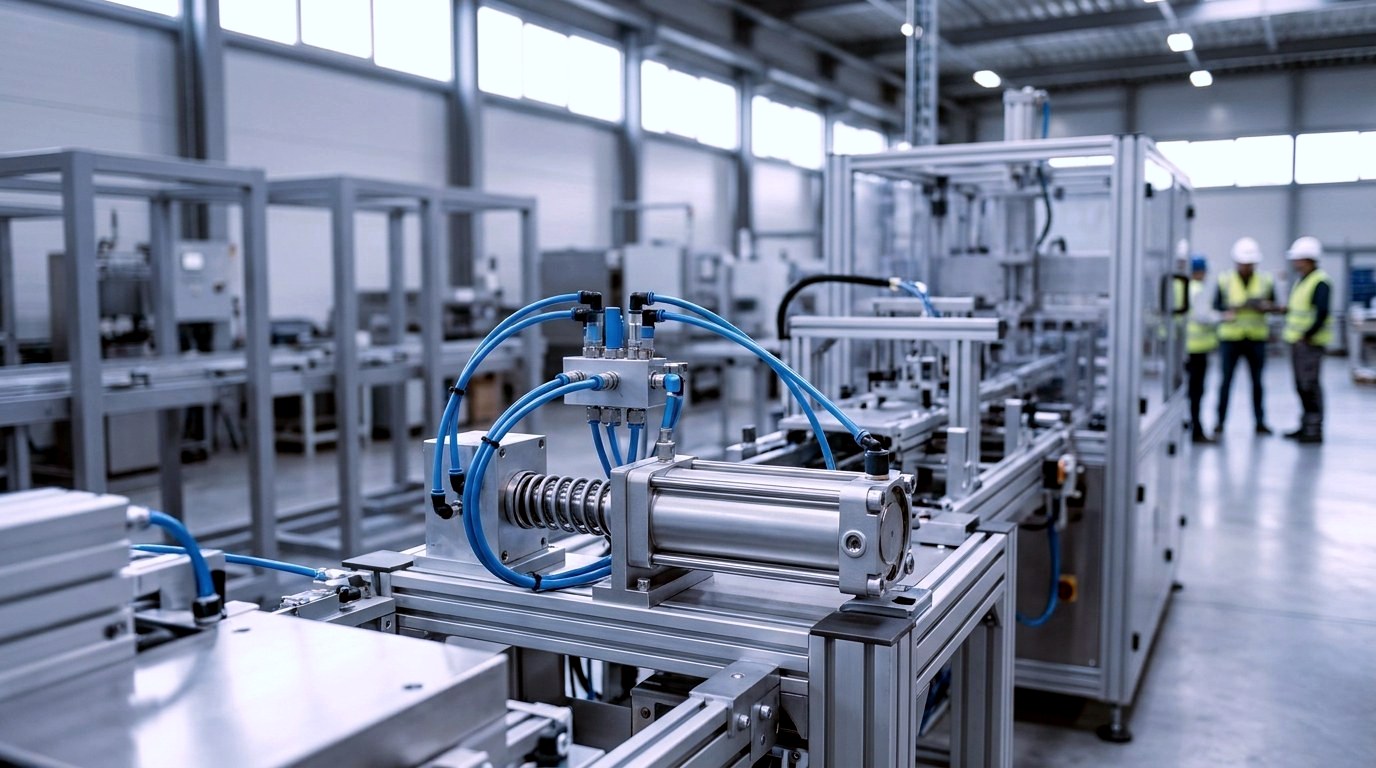

Siłowniki jednostronnego działania
Zasilanie i sprężynowy powrót siłowników jednostronnego działania w maszynach i urządzeniach.

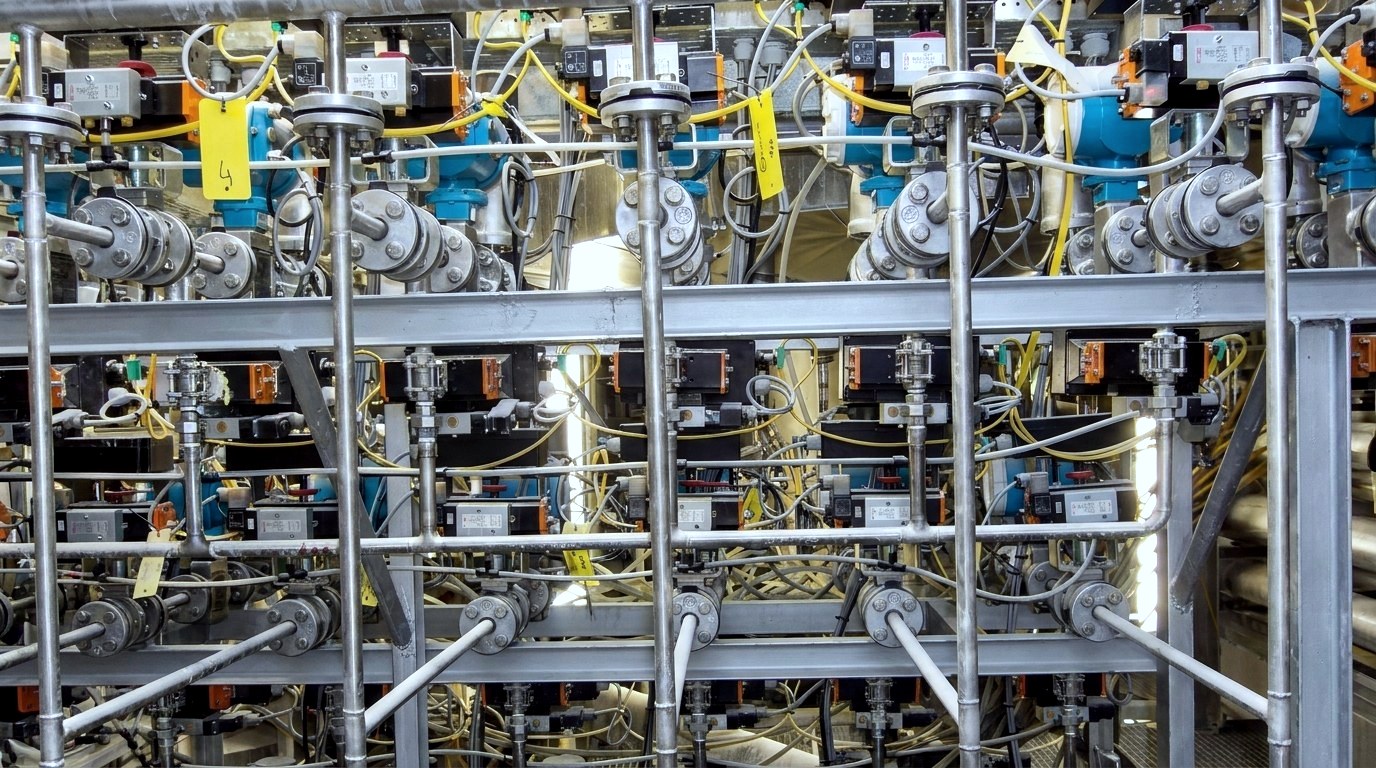

Sterowanie pilotażowe napędów
Zawory 3/2 pełnią często rolę pilotażu większych zaworów w pneumatycznych łańcuchach sterowania.

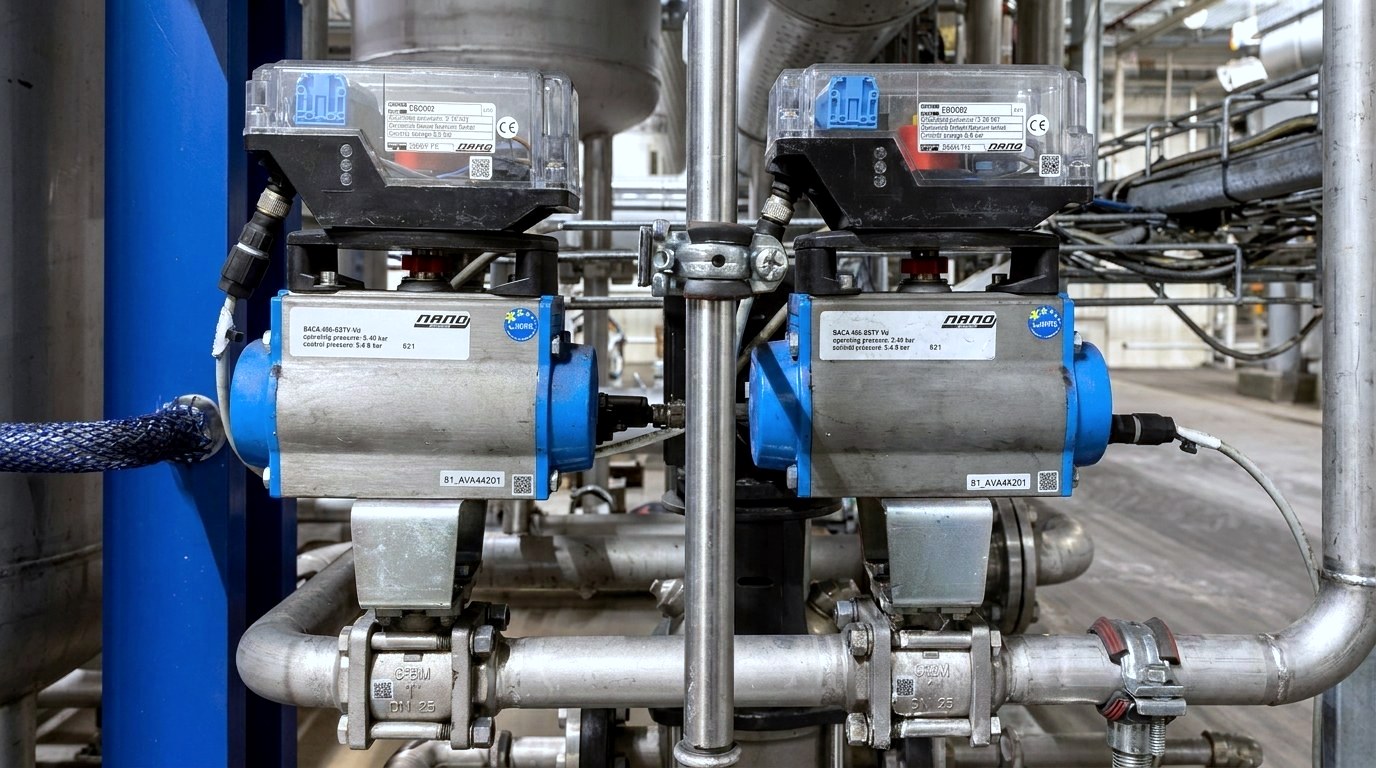

Automatyka armatury
Zawory NAMUR przełączają pneumatyczne napędy obrotowe klap i zaworów kulowych.

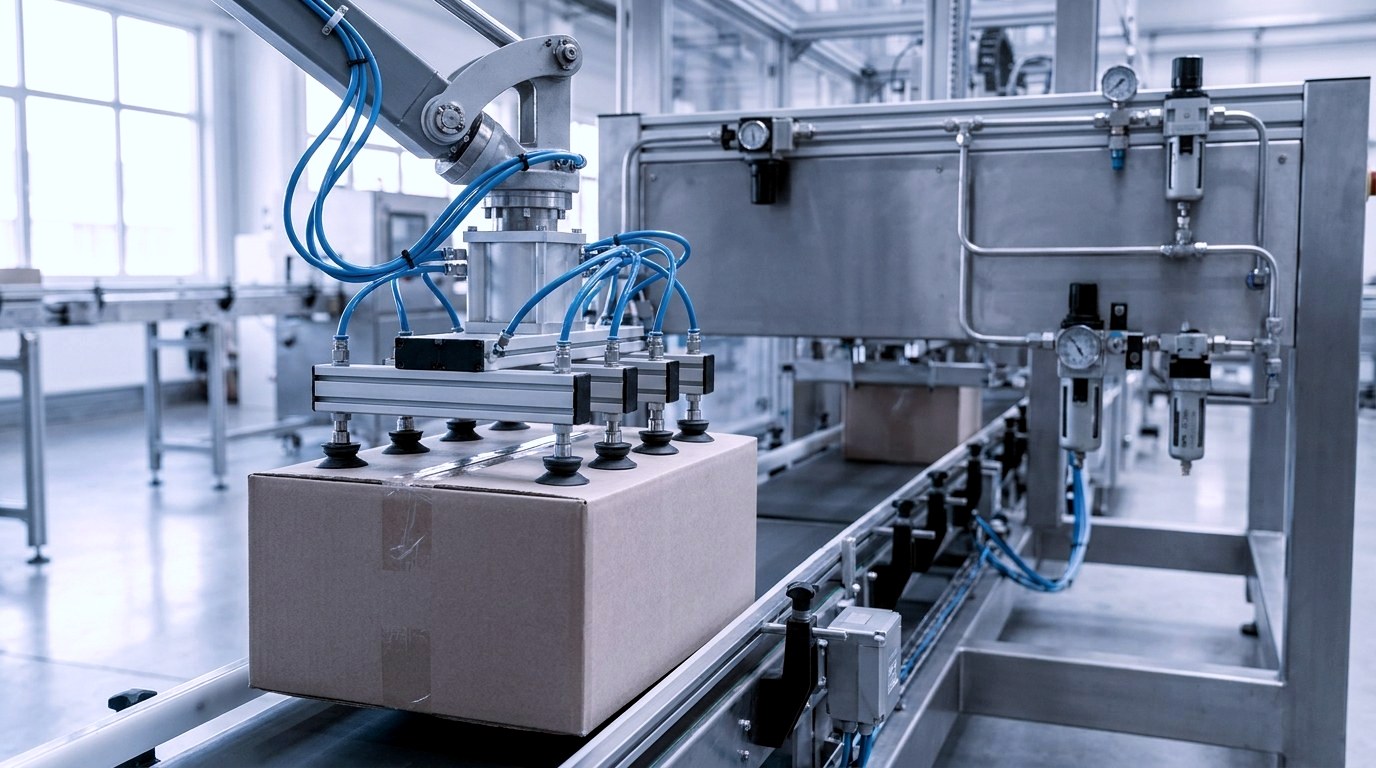

Obsługa & technika chwytania
Przełączanie próżni w przyssawkach na liniach pakowania i obsługi.

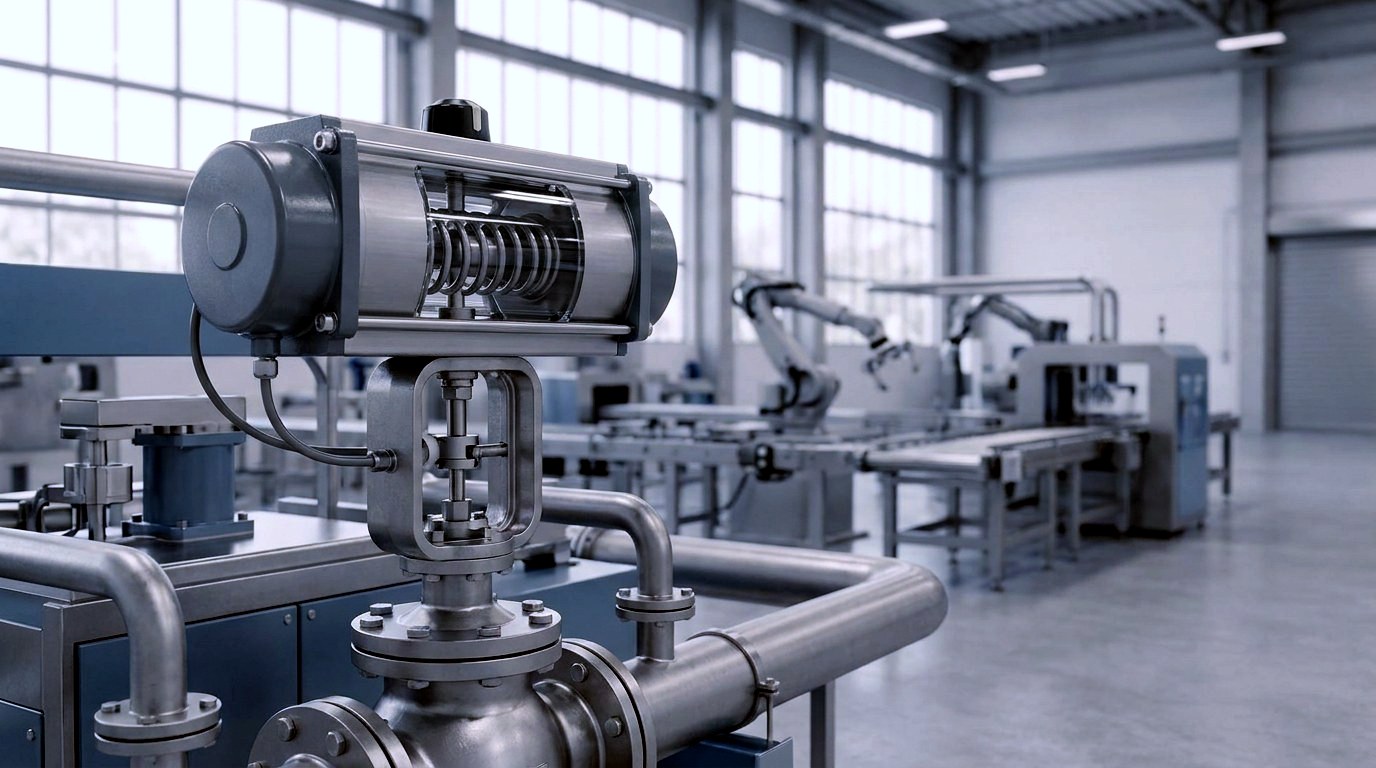

Funkcje bezpieczeństwa i awaryjne
Zdefiniowane położenie podstawowe dzięki powrotowi sprężynowemu dla bezpiecznych pozycji wyjściowych.

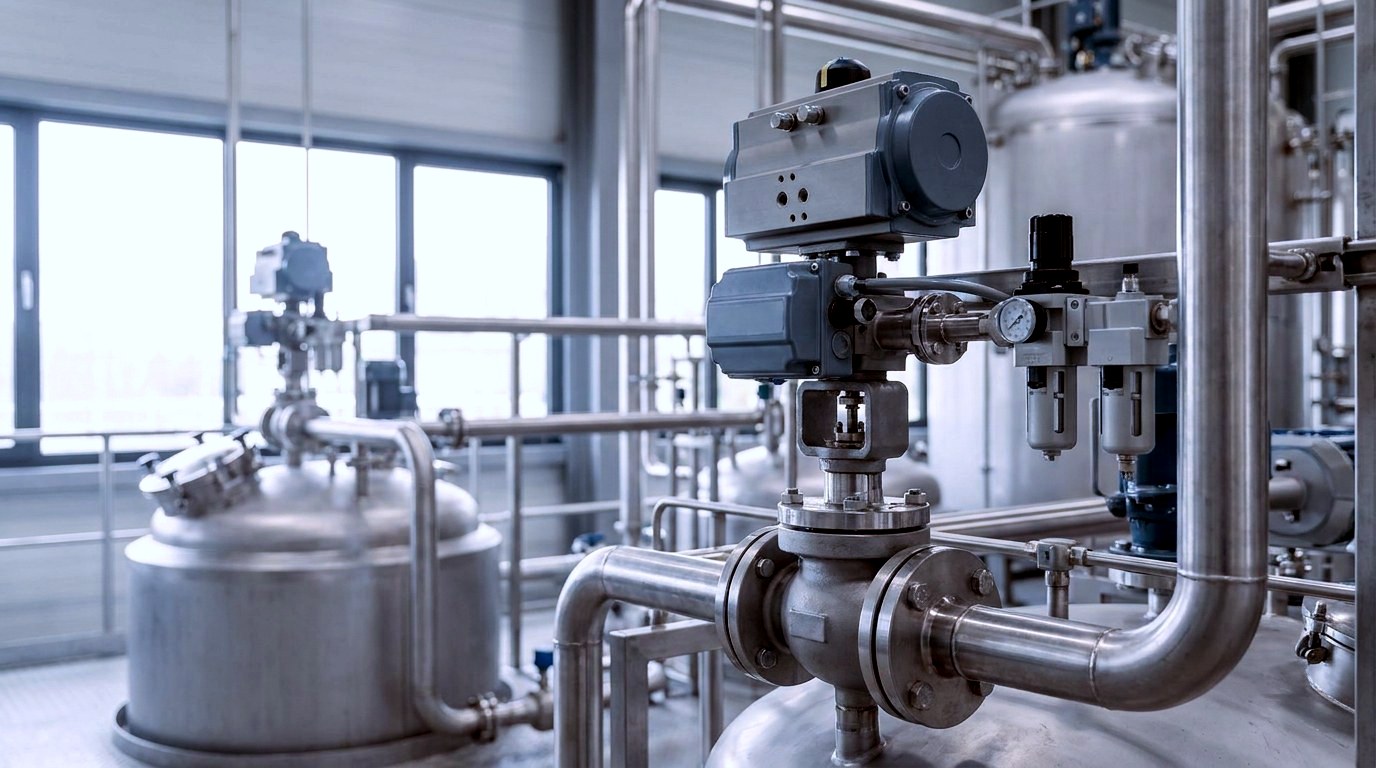

Sterowanie zaworami procesowymi
Pneumatyczne sterowanie zaworami procesowymi w wymagających środowiskach – parametry zależne od wariantu.
Dostępność

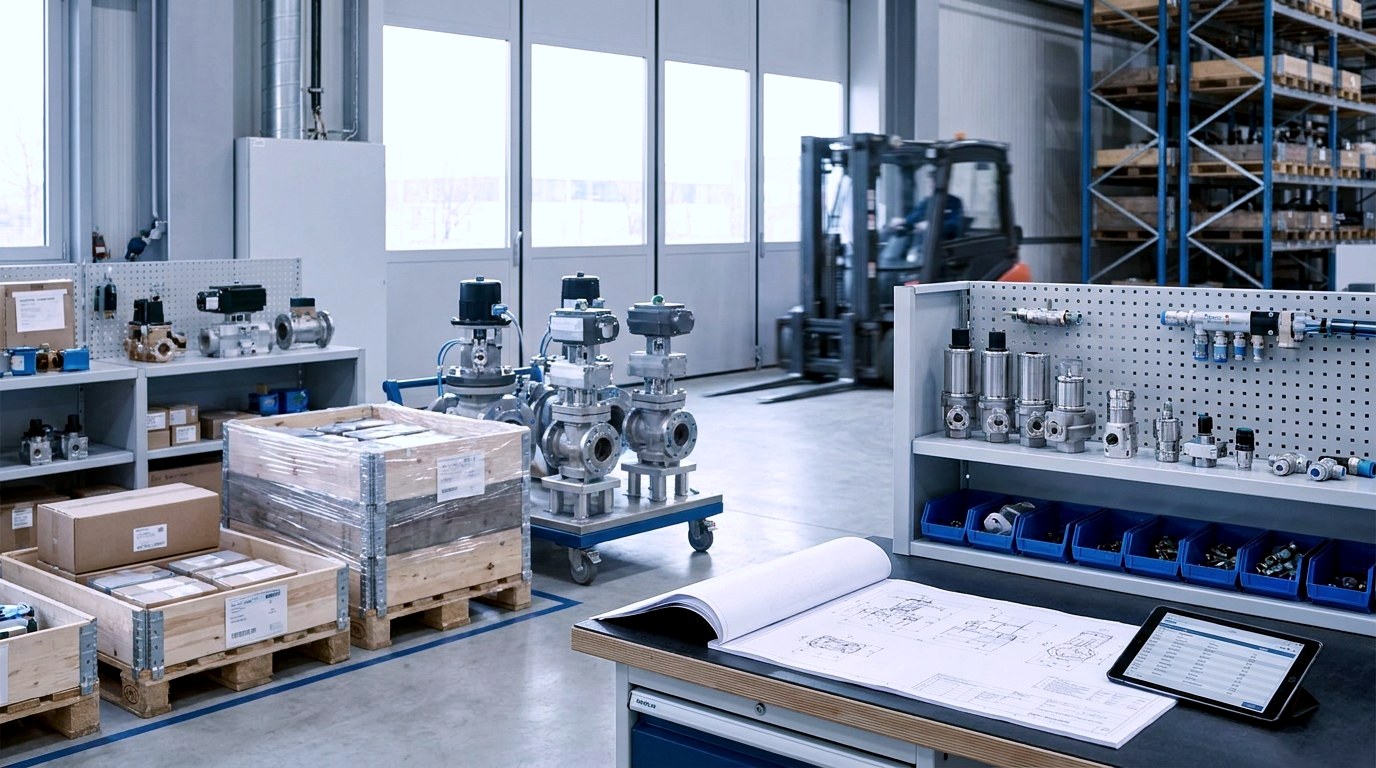

Dostawa i dane techniczne
Konkretna dostępność zależy od serii i wariantu. Wiele popularnych zaworów kierunkowych 3/2 jest dostępnych w krótkim terminie; wersje specjalne i większe średnice nominalne wyjaśniamy chętnie indywidualnie.
Dostępność według wariantu
Dostępność i czas dostawy zależą od serii i wariantu – prosimy sprawdzić przy danym produkcie lub zapytać.
Dane techniczne w karcie katalogowej
Dane techniczne, takie jak zakres ciśnienia i temperatury oraz możliwe wersje Ex, są zależne od wariantu i należy je odczytać z odpowiedniej karty katalogowej.
Wersje specjalne na zapytanie
Doradztwo i oferta dla wersji specjalnych oraz większych średnic nominalnych na zapytanie.
Często zadawane pytania
FAQ – zawory 3/2-drożne
Odpowiedzi na pytania dotyczące działania, rodzajów sterowania i doboru zaworów 3/2-drożnych.
Jak działa zawór 3/2-drożny?
Zawór 3/2-drożny w jednym położeniu łączy doprowadzenie sprężonego powietrza z przyłączem roboczym, a w drugim – przyłącze robocze z odpowietrzeniem. Umożliwia to sterowane napełnianie i opróżnianie odbiornika.
Co to jest zawór 3/2-drożny?
Zawór 3/2-drożny posiada trzy przyłącza – zasilanie sprężonym powietrzem, przyłącze robocze i odpowietrzenie – oraz dwa położenia przełączania. Steruje odbiornikiem jednostronnego działania, naprzemiennie go napełniając i opróżniając.
Do czego służy zawór 3/2-drożny?
Typowe zastosowania to sterowanie siłownikami jednostronnego działania, pilotowanie większych zaworów, przełączanie próżni oraz automatyka armatury za pomocą zaworów NAMUR.
Co oznacza normalnie zamknięty (NC) i normalnie otwarty (NO)?
Oznaczenie opisuje położenie zaworu w stanie nieaktywnym: NC – normalnie zamknięty, NO – normalnie otwarty. Wersje z powrotem sprężynowym wracają do tego położenia podstawowego po odcięciu zasilania.
Jaka jest różnica między zaworem 3/2 a 5/2?
Zawór 3/2 steruje odbiornikami jednostronnego działania z jednym przyłączem roboczym, natomiast zawór 5/2 – siłownikami dwustronnego działania z dwoma przyłączami roboczymi. Do siłowników dwustronnego działania stosuje się zatem z reguły zawór 5/2-drożny.
Jakie rodzaje sterowania są dostępne?
Elektromagnetycznie sterowane bezpośrednio lub ze wstępnym sterowaniem, ręcznie sterowane, z rolkowym popychaczem oraz pneumatycznie wstępnie sterowane. Dostępne wersje zależą od serii i wariantu.
Jaki zakres ciśnienia i temperatury jest dopuszczalny?
Zależy to od danej serii i wersji. Wiążące parametry techniczne znajdziesz w karcie katalogowej wybranego wariantu lub na zapytanie.
Pasujące produkty
Powiązane kategorie
Uzupełniające serie i formy konstrukcyjne zaworów kierunkowych pneumatycznych.
Zacznij teraz
Znajdź odpowiedni zawór 3/2-drożny
Wybierz rodzaj sterowania, budowę i średnicę nominalną – lub skonsultuj się z nami w sprawie doboru do Twojej aplikacji.
