Przekaźniki ciśnienia, aparatura pomiarowa i czujniki przepływu
| typ przyłącza | histereza | zabezpieczenie nadciśnienia | zakres regulacji | Typ | Numeracja |
|---|---|---|---|---|---|
| obrotowy gwint zewnętrzny | 6...25 bar | 350 bar | 20...200 bar | HDS-1-200-K-7-1 | 32700002 |
| obrotowy gwint zewnętrzny | 6...30 bar | 350 bar | 20...250 bar | HDS-1-250-K-7-1 | 32700003 |
| obrotowy gwint zewnętrzny | 6,5...37 bar | 350 bar | 30...320 bar | HDS-1-320-K-7-1 | 32700004 |

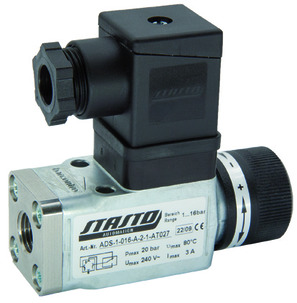

| histereza | zabezpieczenie nadciśnienia | zakres regulacji | Typ |
|---|---|---|---|
| 0,15...1,7 bar | 60 bar | 1...16 bar | ADS-1-016-A-2-1 |
Przekaźniki ciśnienia Seria PS48
styk przełączny; części mające kontakt z medium stal szlachetna 1.4301 membrana FKM; 250VAC/4A, 24VDC/4A; gwint zewnętrzny 1/4"; rodzaj zabezpieczenia IP65; szerokość wtyczki 32mm
| histereza | zabezpieczenie nadciśnienia | zakres regulacji | Typ | Numeracja |
|---|---|---|---|---|
| 0,11...0,5 bar | 60 bar | 0,2...2 bar | PS48-14V-0,2/2 | 32720001 |
| 0,15...3,3 bar | 60 bar | 1...16 bar | PS48-14V-1/16 | 32720002 |
przekaźnik ciśnienia Seria MDR
pasuje do kompresory; 3-styki; rodzaj zabezpieczenia IP54; zdolność przełączania przy prądzie trójfazowym 5,5kW (400V), przy prądzie zmiennym 2,5kW (230V); regulowana histereza; zabezpieczenie nadciśnienia 16bar; gwint wewnętrzny 1/2"

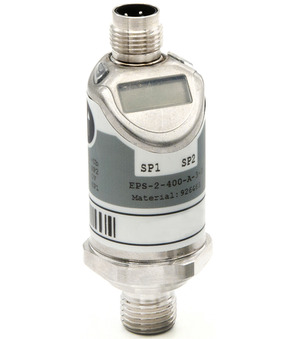

elektroniczny przekaźnik ciśnienia Seria PS15
wskaźnik cyfrowy 4-miejscowy; części mające kontakt z medium stal szlachetna, FKM; 2 dowolnie nastawialne wyjściowe sygnały przełączeniowe; funkcja zestyk/otwieranie; dokładność 1% od wartości końcowej; gwint zewnętrzny 1/4“; napięcie zasilające 9,6…32VDC; rodzaj zabezpieczenia IP67
| zabezpieczenie nadciśnienia | zakres regulacji | Typ | Numeracja |
|---|---|---|---|
| 80 bar | -1...+16 bar | PS15-14V-V16 | 32760000 |
| 200 bar | 0...100 bar | PS15-14V-100 | 32760001 |
| przyłącze | zakres prądowy | zakres regulacji | Typ |
|---|---|---|---|
| 1/2" | 2,4...4,2 A | 2...11 bar | MDR5/11K-R5/4,2 |
| zabezpieczenie nadciśnienia | zakres regulacji | Typ |
|---|---|---|
| 500 bar | 0...250 bar | PS15-14V-250 |
| przyłącze | zakres prądowy | zakres regulacji | Typ |
|---|---|---|---|
| 1/2" | 2,4...4,2 A | 2,5...16 bar | MDR5/16K-R5/4,2 |
| zabezpieczenie nadciśnienia | zakres regulacji | Typ |
|---|---|---|
| 800 bar | 0...400 bar | PS15-14V-400 |

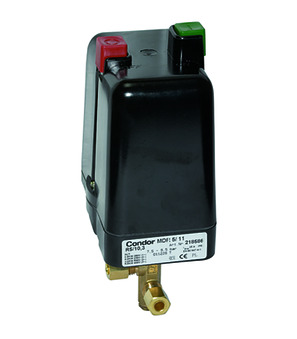

przekaźnik ciśnienia Seria MDR-R5
pasuje do kompresory; 3-styki; rodzaj zabezpieczenia IP54; zdolność przełączania przy prądzie trójfazowym 5,5kW (400V), przy prądzie zmiennym 2,5kW (230V); regulowana histereza; zabezpieczenie nadciśnienia 16bar; gwint wewnętrzny 1/2"; przekaźnik zabezpieczający silnik, zawór upustowy, mechaniczny włącznik/wyłącznik
| przyłącze | zakres prądowy | zakres regulacji | Typ | Numeracja |
|---|---|---|---|---|
| 1/2" | 4,0...7,0 A | 2...11 bar | MDR5/11K-R5/7 | 32760003 |
| 1/2" | 4,0...7,0 A | 2,5...16 bar | MDR5/16K-R5/7 | 32760004 |
| 1/2" | 6,1...10,3 A | 2...11 bar | MDR5/11K-R5/10,3 | 32760005 |
| 1/2" | 6,1...10,3 A | 2,5...16 bar | MDR5/16K-R5/10,3 | 32760006 |
| 1/2" | 9...14 A | 2,5...16 bar | MDR5/16K-R5/14 | 32760007 |
