Prozessventile · 2/2-Wege

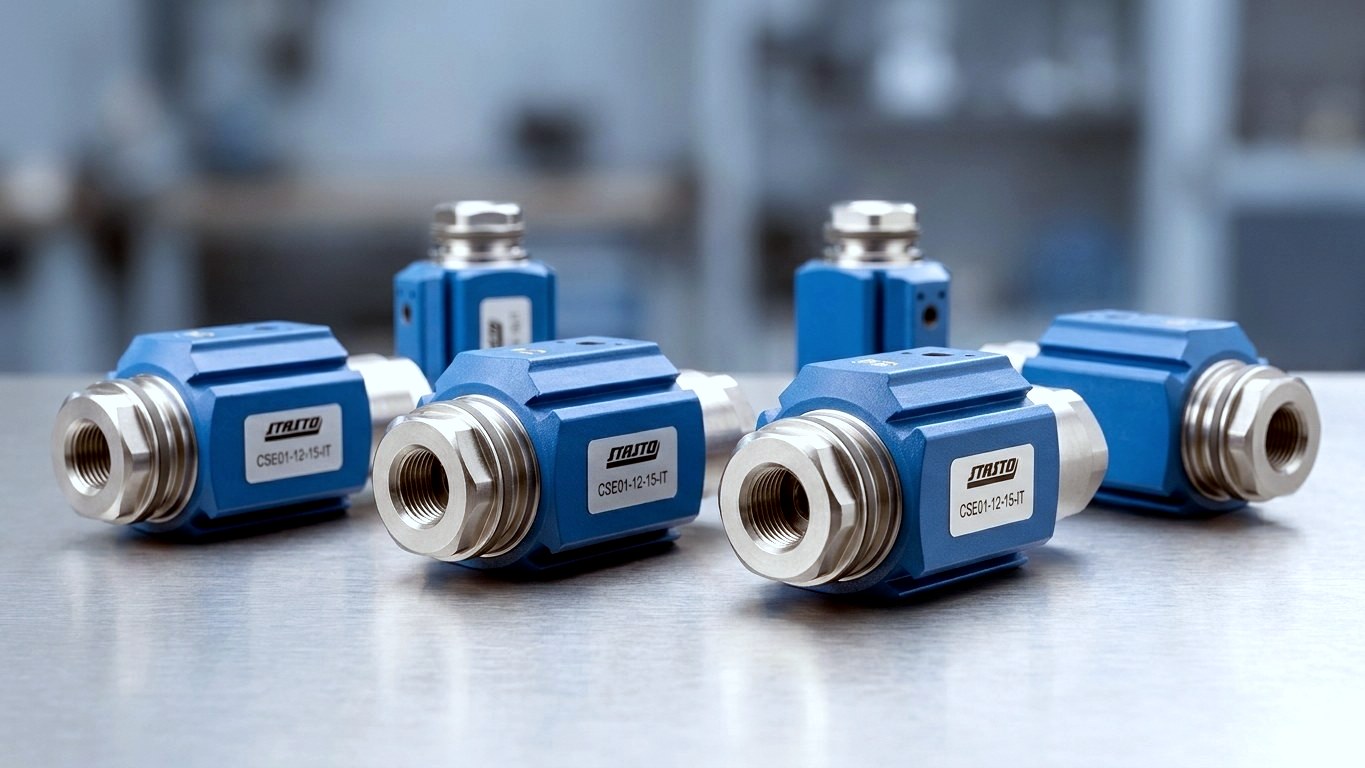

Coaxialventile – schnell schaltende 2/2-Wege-Prozessventile
Coaxialventile schalten dort zuverlässig, wo klassische Sitz- oder Membranventile an ihre Grenzen stoßen: bei hohen Schaltfrequenzen, schwierigen Medien und wechselnden Druckverhältnissen. Als direkt schaltende 2/2-Wege-Prozessventile öffnen und schließen sie in der Achse des Durchflusses – der Rohrkolben bewegt sich koaxial zum Medienstrom. Mit den Serien CSE01, CVT und CVF finden Sie bei STASTO ein tiefes, praxiserprobtes Sortiment für neutrale wie anspruchsvolle Medien.
Serien CSE01, CVT & CVF
Warum Coaxialventile
Direkt schaltend, druckunabhängig, robust
Das Coaxialventil ist technisch ein direkt betätigtes 2/2-Wege-Sitzventil – mit dem Unterschied, dass der Dichtsitz am beweglichen Rohrkolben sitzt und sich koaxial zum Durchfluss bewegt. Daraus ergeben sich charakteristische Vorteile gegenüber vielen konventionellen Ventilbauformen.
Druckunabhängig schaltend
Das Coaxialventil arbeitet ohne Vorsteuermembran und ohne Mindestdruckdifferenz und schaltet auch bei 0 bar Differenzdruck zuverlässig – ideal bei stark schwankendem oder fehlendem Vordruck.
Robust gegen schwierige Medien
Durch die geradlinige, koaxiale Durchflussführung eignet sich das Prinzip je nach Ausführung auch für verunreinigte oder viskose Medien. Die konkrete Medienfreigabe klären wir anhand des jeweiligen Datenblatts.
Kurze Schaltzeiten, hohe Standzeit
Der bewegte Rohrkolben ist kompakt und leicht – das ermöglicht schnelle Schaltvorgänge und lange Lebensdauer bei taktenden Prozessen.
Breites Baureihenspektrum
Von kleinen Anschlussgrößen der Serie CSE01 bis zu größeren Nennweiten der Magnetventilserien CVT und CVF – ein durchgängiges Programm aus einer Hand.
Baureihen im Sortiment
Coaxialventile nach Serie und Betätigung
Das STASTO-Sortiment führt pneumatisch betätigte und magnetbetätigte Coaxialventile in zwei- und dreiwegiger Ausführung. Wählen Sie die passende Serie für Ihre Betätigungsart und Nennweite.
Ratgeber
Coaxialventil oder Sitzventil?
Ein Coaxialventil ist technisch ein direkt betätigtes 2/2-Wege-Sitzventil – mit dem Unterschied, dass der Dichtsitz am koaxial bewegten Rohrkolben sitzt. Daraus ergeben sich klare Vorteile gegenüber vielen konventionellen Sitz- oder Schieberventilen.
Bauweise & Funktionsprinzip
- Axialer Rohrkolben
- Der Kegel-Sitz sitzt am beweglichen Kolben, der sich in der Achse des Durchflusses bewegt – daher „coaxial“.
- Direkt gesteuert
- Kein Vorsteuersystem, keine Steuermembran – die Betätigung wirkt unmittelbar auf den Kolben.
- Durchgehende Bohrung
- Minimiert Toträume und Ablagerungsflächen und begünstigt die Medientauglichkeit.
Vorteile gegenüber dem klassischen Sitzventil
- Druckunabhängige Schaltung
- Anders als vorgesteuerte Magnetventile benötigt das Coaxialventil keine Mindestdruckdifferenz.
- Hohe Standzeit
- Wenige bewegte Teile und ein geführter Kolben reduzieren Verschleiß bei taktenden Prozessen.
- Schnelles Schalten
- Der leichte Rohrkolben ermöglicht kurze Schaltzeiten und hohe Schaltspielzahlen.
Betätigungsarten im Vergleich
Pneumatisch, magnetisch oder extern gesteuert
Die passende Betätigung hängt von Ihrer Steuerungsumgebung, Nennweite und Schaltaufgabe ab. Die folgende Übersicht ordnet die Hauptbaureihen ein.
| CSE01 pneumatisch | CVT / CVF magnetisch | extern gesteuert | |
|---|---|---|---|
| Wegefunktion | 2/2-Wege | 2/2- und 3/2-Wege | 2/2- und 3/2-Wege |
| Betätigung | Druckluft (AT / ZT) | Solenoid (elektrisch) | fremd / extern |
| Nennweiten | ca. DN10–DN25 | DN10–DN80 | je nach Baureihe |
| Typische Serien | CSE01, CSE02 | CVT-10…50, CVF-15…80 | CVTC, CVTM, CVTE, CVTB |
| Ohne Elektrik | ja | nein | je nach Ausführung |
Einsatzbereiche
Wo Coaxialventile ihre Stärken ausspielen
Coaxialventile werden überall dort eingesetzt, wo schnell, dicht und prozesssicher geschaltet werden muss. Ob ein bestimmtes Medium für eine Variante freigegeben ist, hängt von Werkstoff und Dichtung ab und ist auf Anfrage klärbar.

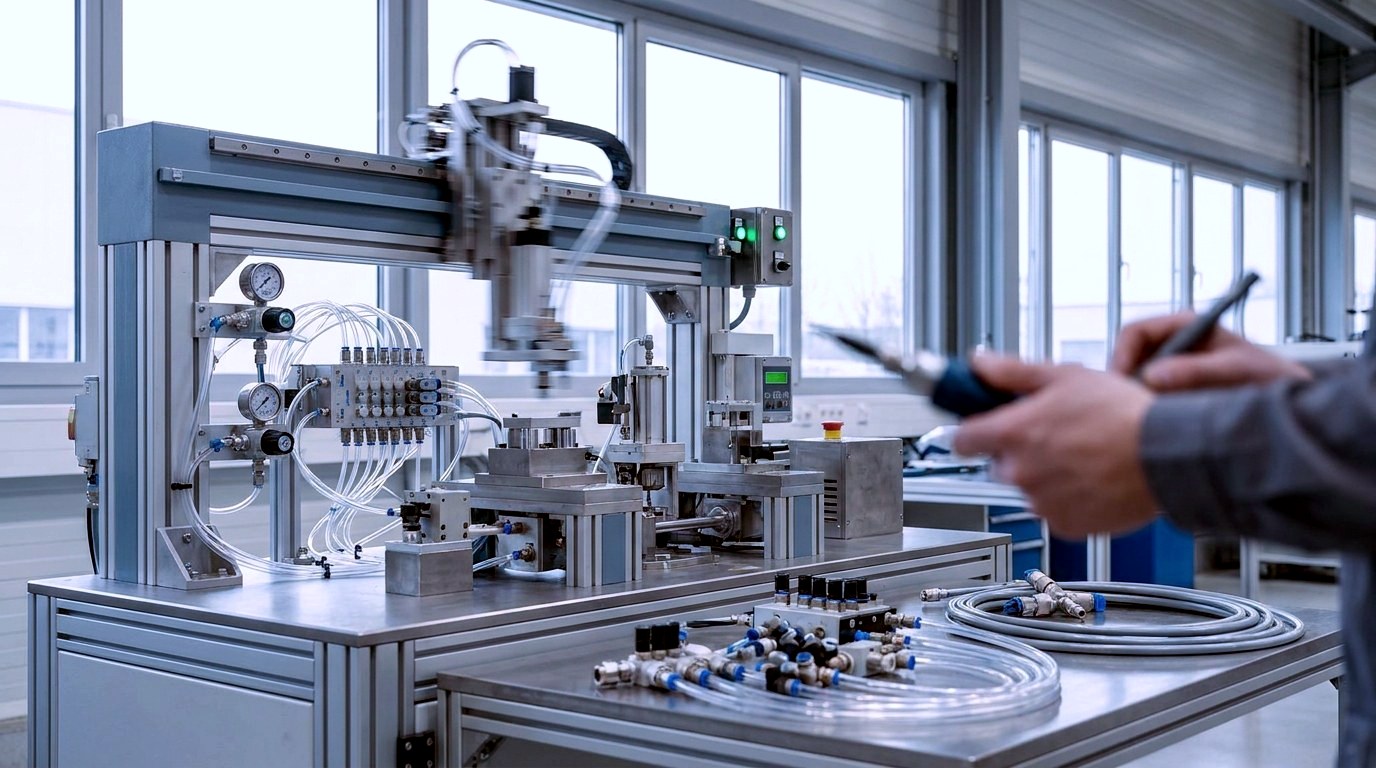

Druckluft & technische Gase
Schnelles Takten in Automatisierungs- und Prüfständen – direkt geschaltet und weitgehend druckunabhängig.

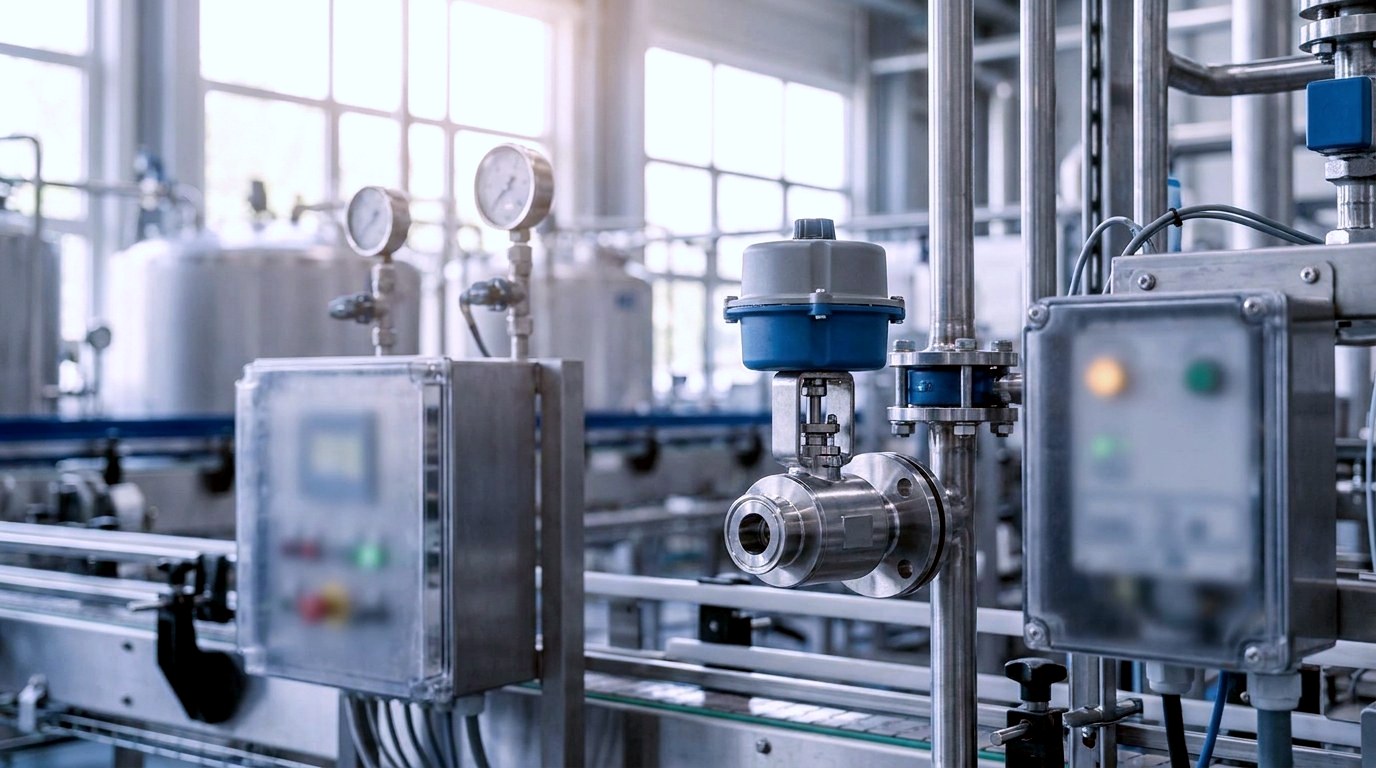

Prozess- & Anlagenbau
Kompaktes Absperr- und Schaltorgan mit hoher Schaltspielzahl für taktende Prozesse in der Verfahrenstechnik.

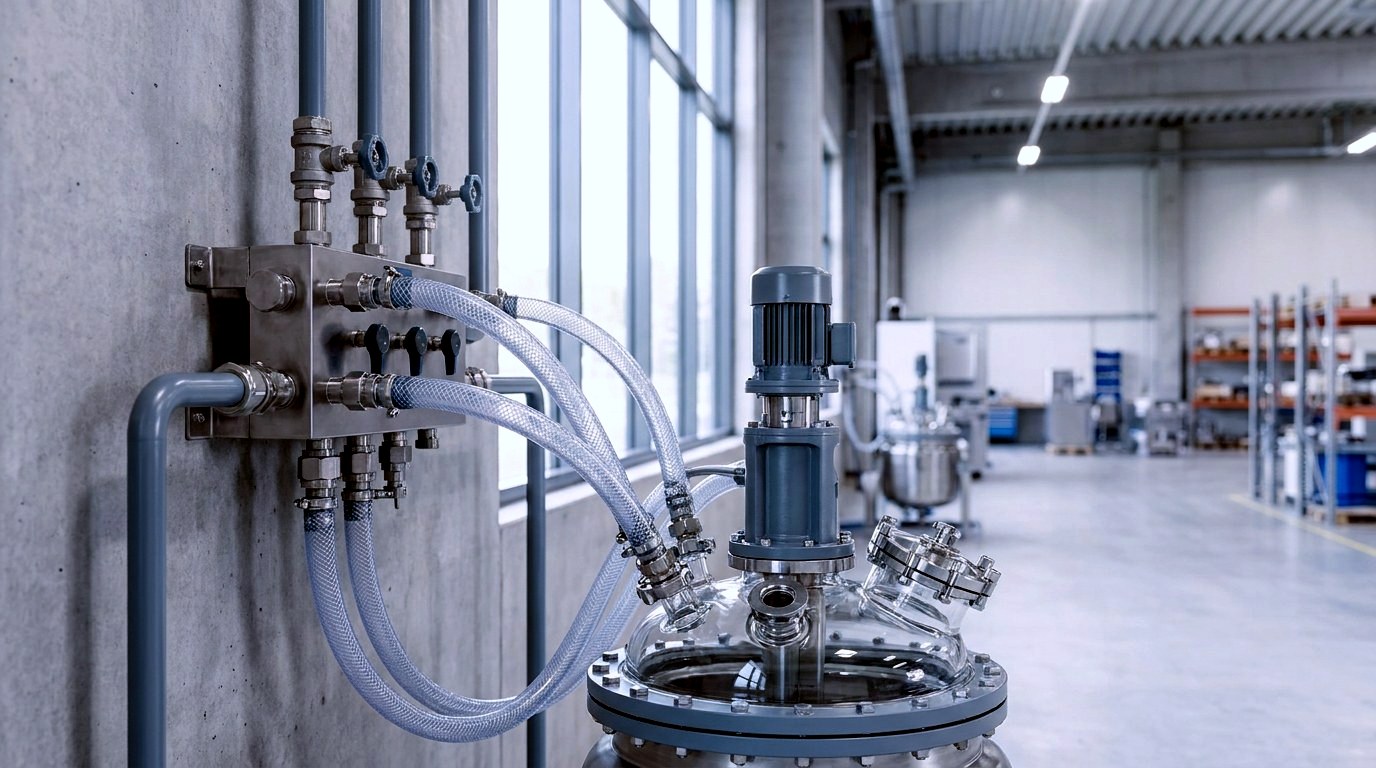

Chemie & aggressive Medien
Je nach freigegebener Werkstoff- und Dichtungsvariante für anspruchsvolle Flüssigkeiten – Freigabe laut Datenblatt.

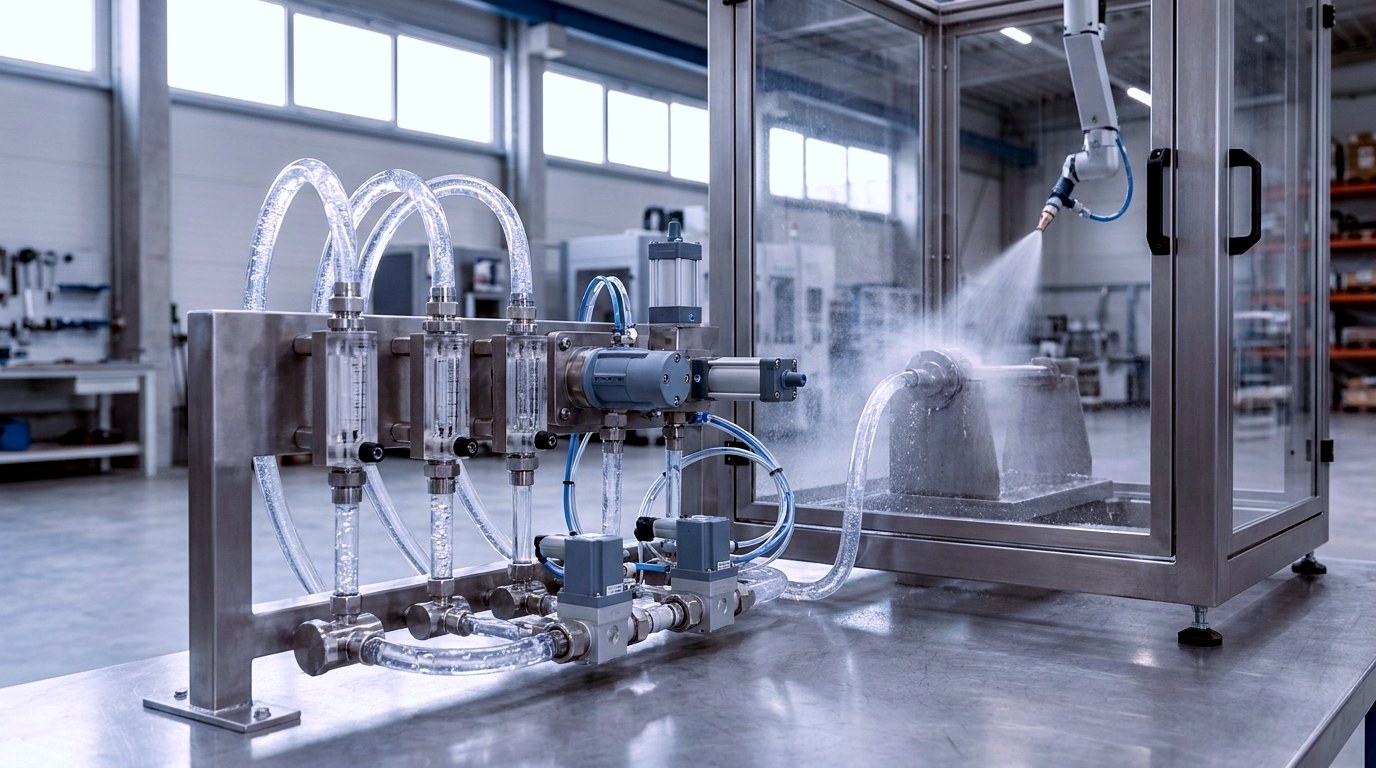

Dosier- & Reinigungsprozesse
Wasser und wässrige Medien für Dosier-, Spül- und Reinigungsaufgaben mit dichter, schneller Schaltung.

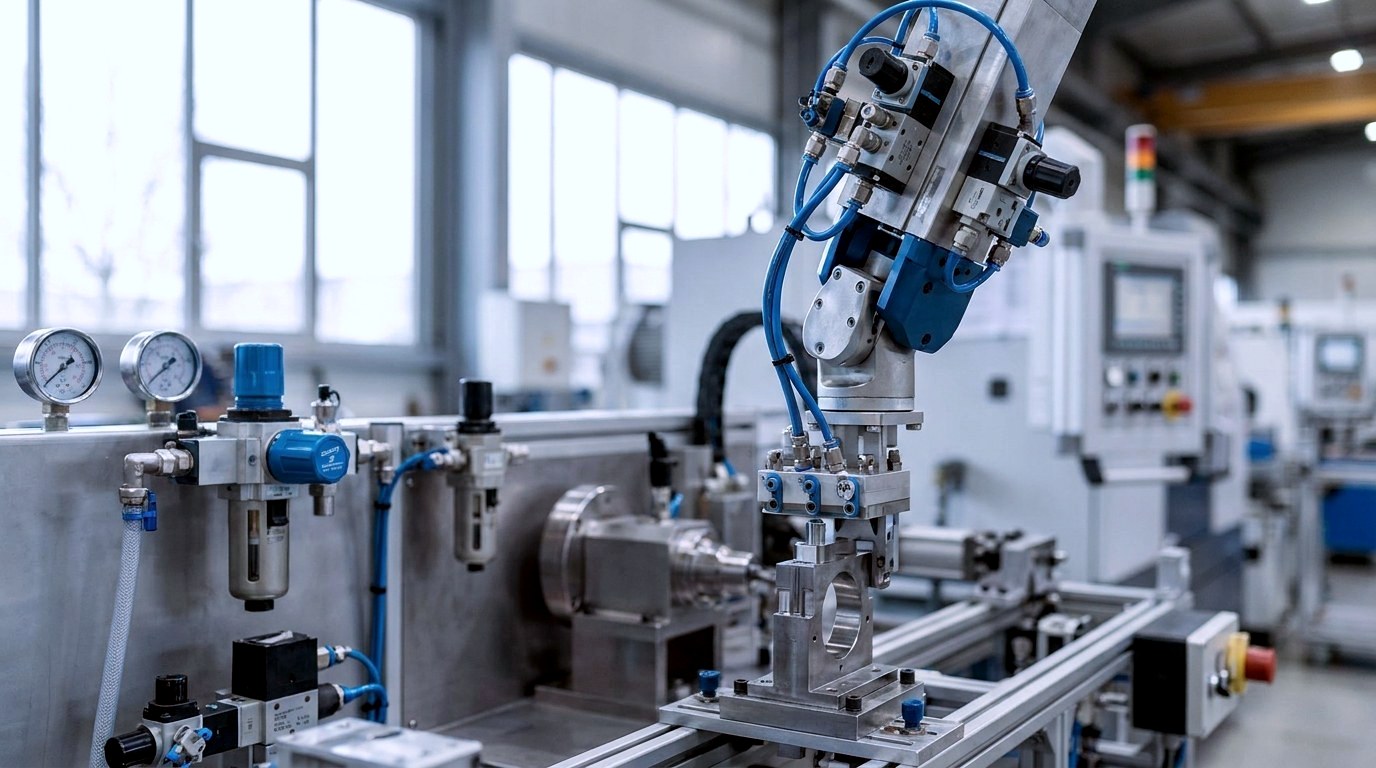

Maschinen- & Anlagenbau
Zuverlässiges Schalten bei hohen Frequenzen und wechselnden Druckverhältnissen im Maschinenbau.

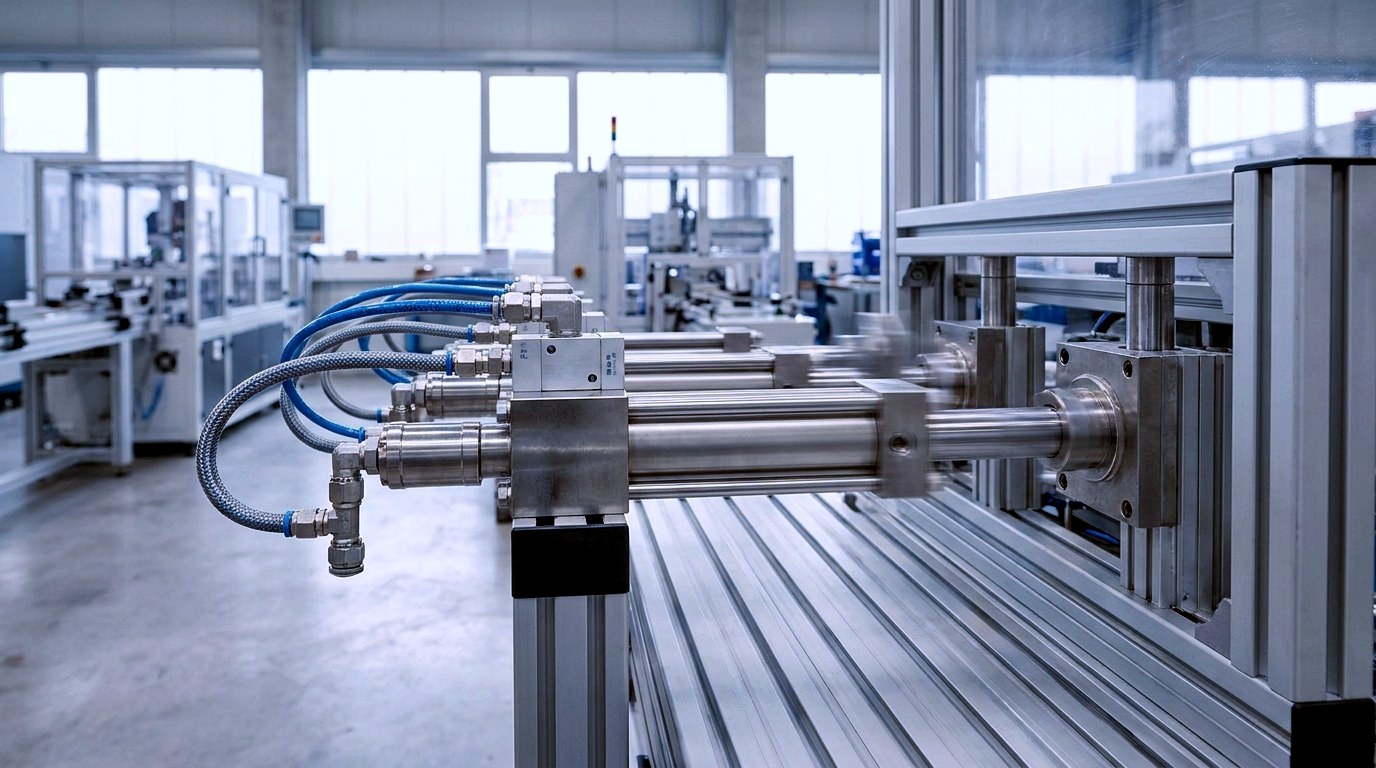

Prüf- & Taktanwendungen
Kurze Schaltzeiten und lange Lebensdauer für taktende Anwendungen mit hoher Beanspruchung.
Verfügbarkeit & Beratung

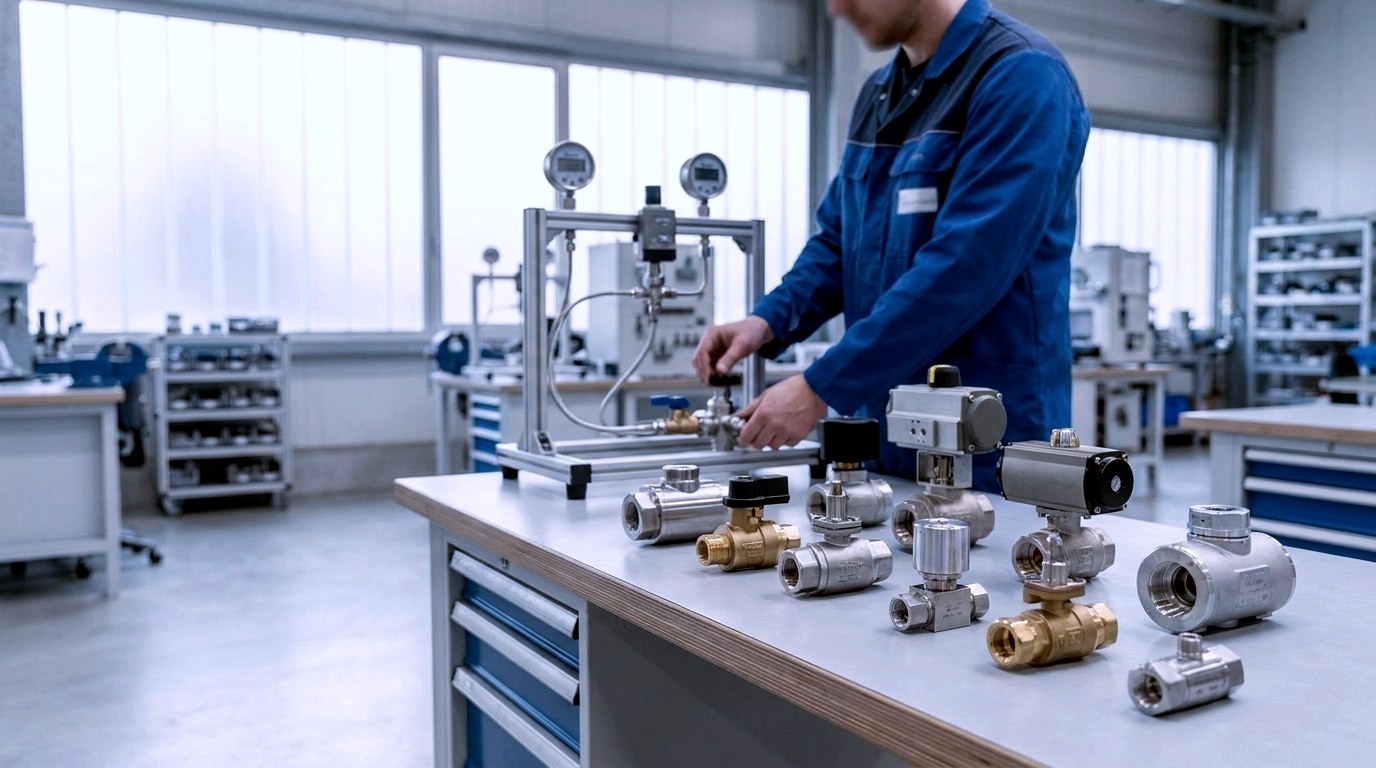

Anwendungsspezifisch konfiguriert – auf Anfrage
Coaxialventile sind ausgesprochen anwendungsspezifisch: Nennweite, Werkstoff, Dichtung und Betätigungsart bestimmen die konkrete Variante. Nennen Sie uns Medium, Druck- und Temperaturbereich sowie den geforderten Anschluss – wir prüfen die passende Variante und ihre Verfügbarkeit.
Varianten konfigurierbar
Viele Ausführungen der Serien CSE01, CVT und CVF sind kurzfristig konfigurierbar; Verfügbarkeit und Lieferzeit hängen von der jeweiligen Variante ab und nennen wir gern konkret zu Ihrer Anfrage.
Sonder- & Ex-Ausführungen
Sonder- und Ex-Ausführungen mit Zusatzausstattung werden je nach Serie projektbezogen abgestimmt – ob eine ATEX-geeignete Variante verfügbar ist, klären wir auf Anfrage.
Auslegung durch das STASTO-Team
Werkstoffwahl, Dichtung und Betätigungsart stimmen wir gemeinsam auf Ihre Prozessbedingungen ab.
Häufige Fragen
Coaxialventile – kurz erklärt
Antworten auf die häufigsten Fragen zu Funktion, Medien und Baureihen.
Was ist ein Coaxialventil?
Ein Coaxialventil ist ein direkt gesteuertes 2/2-Wege-Prozessventil, bei dem ein Rohrkolben koaxial zum Medienstrom öffnet und schließt. Es schaltet schnell und weitgehend druckunabhängig, weil keine Vorsteuermembran und keine Mindestdruckdifferenz erforderlich sind.
Worin unterscheidet sich ein Coaxialventil von einem Magnetventil?
Coaxialventile gibt es sowohl pneumatisch betätigt (Serie CSE01) als auch magnetbetätigt als Coaxialmagnetventil (Serien CVT und CVF). Im Gegensatz zu vielen vorgesteuerten Magnetventilen benötigen sie keine Mindestdruckdifferenz zum Schalten.
Für welche Medien eignen sich Coaxialventile?
Je nach Werkstoff und Dichtung für Druckluft, Gase, Wasser sowie viskose oder verunreinigte Medien. Die konkrete Medienfreigabe hängt von der jeweiligen Variante ab und ist dem Datenblatt zu entnehmen bzw. auf Anfrage klärbar.
Welche Nennweiten sind verfügbar?
Die Serie CSE01 deckt kleinere Anschlussgrößen von etwa 3/8" bis 1¼" ab, die Magnetventilserien CVT und CVF reichen bis in größere Nennweiten im Bereich DN10 bis DN80. Die passende Größe stimmen wir auf Ihren geforderten Durchfluss ab.
Gibt es Coaxialventile für den Ex-Bereich?
Für bestimmte Serien sind Sonderausführungen mit Zusatzausstattung möglich. Ob eine ATEX-geeignete Variante für Ihren Anwendungsfall verfügbar ist, klären wir gern auf Anfrage.
Was bedeuten die Kürzel wie AT und ZT?
Sie kennzeichnen die Betätigungsart innerhalb der Serie CSE01 – etwa druckluftbetätigt (AT) oder mit Federrückstellung (ZT). Die genaue Zuordnung entnehmen Sie dem Typenschlüssel oder klären sie in der Beratung.
Passend dazu
Verwandte Kategorien
Ergänzende Armaturen und Ventile aus dem STASTO-Sortiment für Ihre Prozessanwendung.
Jetzt anfragen
Das passende Coaxialventil für Ihren Prozess
Sie kennen Medium, Druck und Anschlussgröße – wir kennen die Serien CSE01, CVT und CVF. Senden Sie uns Ihre Anforderungen, und das STASTO-Automation-Team schlägt Ihnen die passende Variante samt Verfügbarkeit vor.
