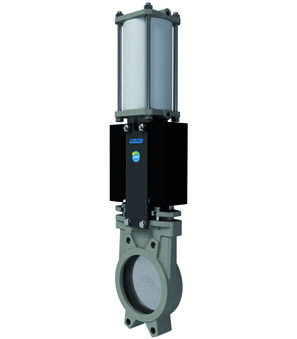

Plattenschieber mit doppeltwirkendem Pneumatikantrieb A1N2I2-5-50
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; DN 50mm; Einbaulänge 40mm; Druckbereich 0…10bar
Intrastat Nr.: 84818063
Ursprungsland: Spanien
Gewicht: 3.03 kg
Kurzartikelnummer: A1N2I2550
Ursprungsland: Spanien
Gewicht: 3.03 kg
Kurzartikelnummer: A1N2I2550
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; DN 50mm; Einbaulänge 40mm; Druckbereich 0…10bar
| Abmessung | |
|---|---|
| DN | 50 mm |
| Baulänge | 40 mm |
| Druck | |
| Druckbereich | 0...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -5...+90 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Plattenschieber - pneumatisch_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N_DE.pdf
Herunterladen
Konformitätserklärungen
1Konformitätserklärung_Plattenschieber - pneumatisch_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_A1N2I2550.stp
Herunterladen
Datové listy
1Datový list_nožová šoupátka - pneumaticky ovládaná_CS.pdf
Herunterladen
Montážní a provozní návody
1Návod k montáži a obsluze_nožové šoupátko s dvojčinným pneupohonem série A1N_CS.pdf
Herunterladen
Prohlášení o shodě
1Prohlášení o shodě_nožová šoupátka - pneumaticky ovládaná_CS.pdf
Herunterladen
Data Sheets
1Datablad_Pladeskydeventil – pneumatisk_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Θυροφράγμα πλακών – πνευματικό_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Knife gate valves - pneumatically operated_EN.pdf
Herunterladen
Assembly and Operating Instructions
1Assembly and operating instructions_Knife gate valve with double acting actuator Series A1N_EN.pdf
Herunterladen
Declarations of Conformity
1Declaration of conformity_Knife gate valves - pneumatically operated_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de guillotina - neumática_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Levyliu’utusventtiili – pneumaattinen_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Vanne guillotine - pneumatique_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Pločasti zasun – pneumatski_HR.pdf
Herunterladen
Adatlapok
1Adatlap_Tolózár - pneumatikus működtetéssel_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_tolózár kétoldali működésű munkahengerrel sorozat A1N_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_Tolózár - pneumatikus működtetéssel_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Serranda a ghigliottina - pneumatica_IT.pdf
Herunterladen
Data Sheets
1Datablad_Platespjeldventil – pneumatisk_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Plaatafsluiter - pneumatisch_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zasuwy nożowe - pneumatyczne_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_zasuwy nożowe z napędem pneumatycznym dwustronnego działania Seria A1N_PL.pdf
Herunterladen
Deklaracje zgodności
1Deklaracja zgodności_zasuwy nożowe - pneumatyczne_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu cuțit - pneumatică_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Ploščati ventili - pnevmatski_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_Ploščati ventil z dvosmernim pnevmatskim pogonom serija A1N_SL.pdf
Herunterladen
Izjave o skladnosti
1Izjava o skladnosti_Ploščati ventili - pnevmatski_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_nožasti zasuni sa pneumatskim pogonom_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_nožasti zasun sa aktuatorom dvostrukog dejstva serije A1N_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1Deklaracija o usklađenosti_nožasti zasuni sa pneumatskim pogonom_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Plattskjutsventil – pneumatiskt_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
