Plattenschieber - pneumatisch

Listenpreise PL

Plattenschieber - pneumatisch

Sortieren nach: Beliebteste

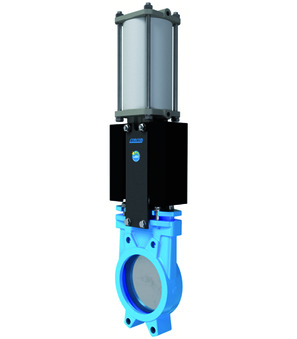

Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N

Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N

Zwischenflanschausführung; Gehäuse GG25/GGG50; Schieberplatte 1.4301; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Schrauben Edelstahl; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C

Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N
Zur Serie: Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N
Grundversion
DN Baulänge Druckbereich Mediumstemperatur Spannung Ausführung Anschluss Funktion Durchfluss Betätigung Typ Sequenz
50 mm 40 mm 0...10 bar -5...+90 °C - - - - - - A1N2H2-5-50-B 31370000
65 mm 40 mm 0...10 bar -5...+90 °C - - - - - - A1N2H2-5-65-B 31370006
80 mm 50 mm 0...10 bar -5...+90 °C - - - - - - A1N2H2-5-80-B 31370012
100 mm 50 mm 0...10 bar -5...+90 °C - - - - - - A1N2H2-5-100-B 31370018
Varianten
DN Baulänge Druckbereich Mediumstemperatur Spannung Ausführung Anschluss Funktion Durchfluss Betätigung Typ Sequenz
50 mm 40 mm 0...10 bar -5...+90 °C 24VDC Standard - - - - A1N2H2-5-50-B-ABS40-CS02400-6-14123-0000-S 31370001
50 mm 40 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED, VDR und PVC-Kabel (3 m) - - - - A1N2H2-5-50-B-ABS40-CS02400-C001-31-LVCV30-2 31370002
50 mm 40 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-50-B-ABS40-CS02400-6-14423-0525 31370003
50 mm 40 mm 0...10 bar -5...+90 °C 230V/50-60Hz Standard - - - - A1N2H2-5-50-B-ABS40-CS23050-6-14123-0000-S 31370004
50 mm 40 mm 0...10 bar -5...+90 °C 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-50-B-ABS40-CS23050-6-14423-0528 31370005
65 mm 40 mm 0...10 bar -5...+90 °C 24VDC Standard - - - - A1N2H2-5-65-B-ABS40-CS02400-6-14123-0000-S 31370007
65 mm 40 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED, VDR und PVC-Kabel (3 m) - - - - A1N2H2-5-65-B-ABS40-CS02400-C001-31-LVCV30-2 31370008
65 mm 40 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-65-B-ABS40-CS02400-6-14423-0525 31370009
65 mm 40 mm 0...10 bar -5...+90 °C 230V/50-60Hz Standard - - - - A1N2H2-5-65-B-ABS40-CS23050-6-14123-0000-S 31370010
65 mm 40 mm 0...10 bar -5...+90 °C 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-65-B-ABS40-CS23050-6-14423-0528 31370011
80 mm 50 mm 0...10 bar -5...+90 °C 24VDC Standard - - - - A1N2H2-5-80-B-ABS40-CS02400-6-14123-0000-S 31370013
80 mm 50 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED, VDR und PVC-Kabel (3 m) - - - - A1N2H2-5-80-B-ABS40-CS02400-C001-31-LVCV30-2 31370014
80 mm 50 mm 0...10 bar -5...+90 °C 24VDC mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-80-B-ABS40-CS02400-6-14423-0525 31370015
80 mm 50 mm 0...10 bar -5...+90 °C 230V/50-60Hz Standard - - - - A1N2H2-5-80-B-ABS40-CS23050-6-14123-0000-S 31370016
80 mm 50 mm 0...10 bar -5...+90 °C 230V/50-60Hz mit eingebauter LED-gelb und VDR - - - - A1N2H2-5-80-B-ABS40-CS23050-6-14423-0528 31370017
100 mm 50 mm 0...10 bar -5...+90 °C 24VDC Standard - - - - A1N2H2-5-100-B-ABS40-CS02400-6-14123-0000-S 31370019
