Druckluftverteilung

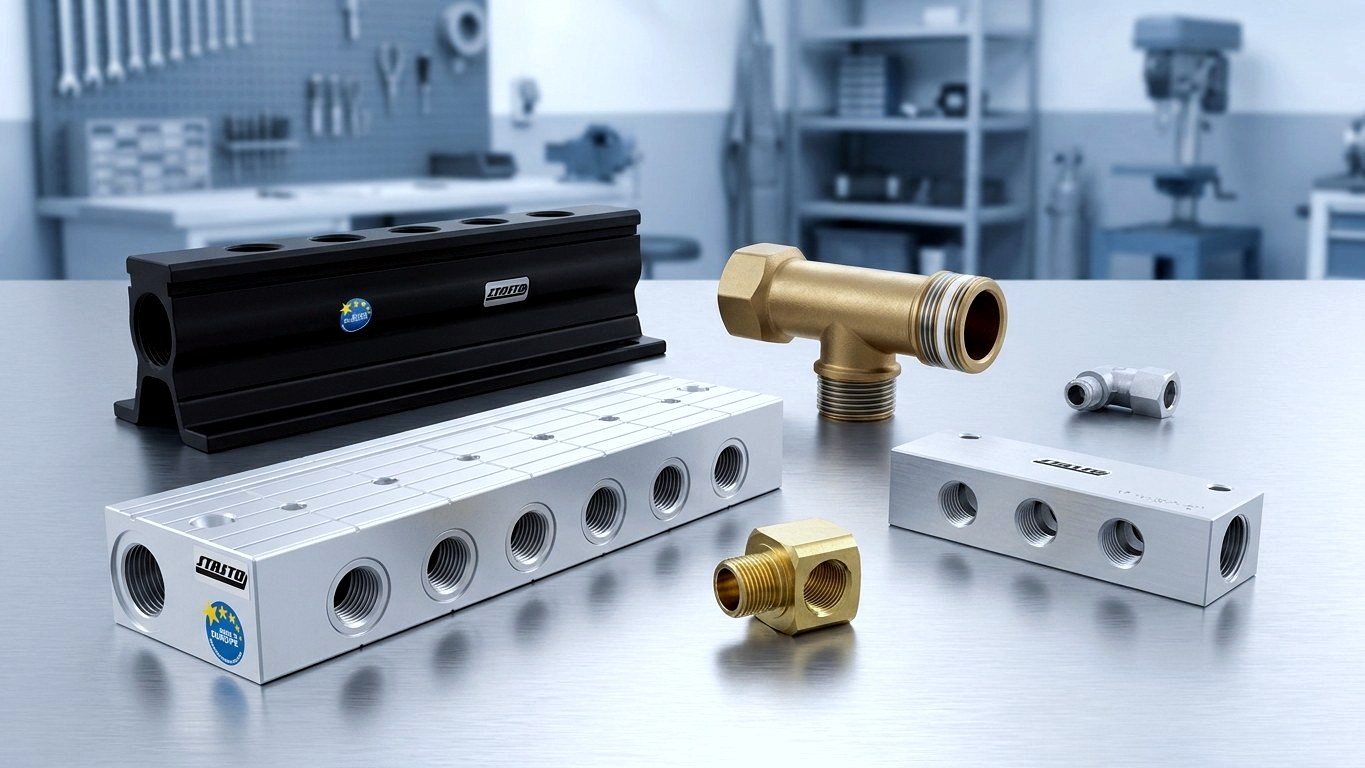

Verteilerleisten & Pneumatik-Verteiler für die Druckluftverteilung
Ein Eingang, viele Verbraucher: Wie sauber Druckluft in Ihrer Anlage ankommt, entscheidet sich am Verteiler. STASTO führt das komplette Sortiment für die pneumatische Druckluftverteilung – von der Verteilerleiste Serie KPV mit integrierten Kugelhähnen über Verteilerleisten aus Aluminium und Edelstahl 1.4301 bis zu Kreuz-, T-, L- und Mehrfachverteilern aus Messing. Damit führen Sie Druckluft geordnet, mit definiertem Durchfluss und einzeln absperrbar zu jeder Anschlussstelle.
Verteilerleisten von M5 bis 1¼″
Warum STASTO
Verteilerleisten und Verteiler für jede Leitungsgeometrie
Verteilerleisten, Kreuz-, T-, L-, Wand- und Mehrfachverteiler: Sie wählen die Bauform nach der Geometrie Ihrer Anlage – mit belegten Kennwerten je Serie und Variante.
Jede Bauform aus einer Hand
Verteilerleisten der Serien KPV, KP, DI02, DI03, DI24 und DI25, Kreuzverteiler, T- und L-Verteiler, Mehrfach- und Kupplungsdosenverteiler sowie Wandverteiler der Serie VT. Sie wählen die Bauform nach Geometrie, nicht nach Verfügbarkeit.
Einzeln absperrbare Abgänge
Die Verteilerleiste Serie KPV hat integrierte Kugelhähne mit Schraubenzieherbetätigung: Sie nehmen einzelne Verbraucher vom Netz, ohne die Linie stillzulegen. Ein passendes Ersatzteilkit mit Spindel, Ersatzkugel und Kugeldichtungen ist verfügbar.
Durchfluss belegt, nicht geschätzt
Für die T-Verteiler der Serien MDI03 und MDI18 sind Durchflusswerte dokumentiert: von 2.500 Nl/min (MDI03‑14, DN 6) über 11.000 Nl/min (MDI03‑12, DN 15) bis 18.000 Nl/min (MDI18‑10, Anschluss 1″). So legen Sie den Verteilstrang gegen Druckverlust aus.
Werkstoff passend zur Umgebung
Aluminium eloxiert, Aluminium schwarz lackiert, Messing, PBT oder Edelstahl 1.4301 (Serie DI24, Betriebsdruck max. 16 bar). Entscheidend sind Medium, Umgebung und Reinigungsregime.
Grundlagen
Verteilertypen und Auswahlkriterien erklärt
Welcher pneumatische Verteiler passt zu Ihrer Installation? Diese Übersicht ordnet Bauformen, Werkstoffe und Anschlussgrößen ein – als Grundlage für die Auslegung des Verteilstrangs.
Bauformen der Druckluftverteilung
- Verteilerleiste
- Ein Eingang, mehrere in Reihe angeordnete Abgänge – einseitig (z. B. Serien KPV, DI02) oder doppelseitig (Serien KP, DI03, DI24). Typisch für Maschinenlinien mit vielen gleichartigen Abnahmestellen.
- Verteilerblock
- Stationäre Verteilung mit großem Eingang, etwa Serie DI16 mit Anschluss 3/4″ und fünf einseitigen Abgängen 3/8″ oder 1/2″.
- Kreuzverteiler
- Sternförmige Verteilung auf engstem Raum: Serie RA029 aus Aluminium mit vier seitlichen Abgängen, Anschluss 1/8″ bis 1/2″; ergänzend Messing-Ausführungen mit Innengewinde 1/8″ und 1/4″.
- T- und L-Verteiler
- Punktuelle Verzweigung direkt an der Leitung. Messing-Fittings von M5 bis 3/8″ in Außen-/Innengewinde-Kombinationen, modulare T-Verteiler der Serien MDI03 und MDI18 bis Anschluss 1″.
- Wand- und Deckenverteiler
- Serie VT als Messing-Wandverteiler mit 2 oder 3 Abgängen 1/2″ und Anschluss 1/2″ bis 1¼″; Deckenwinkel DW266–DW268 für den Übergang von der Ringleitung zur Abnahmestelle.
Auswahlkriterien für Verteilerleisten
- Anschluss- und Abgangsgewinde
- Von M5 über 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ bis 1¼″; DI25 arbeitet mit Steckanschlüssen Ø 4, 6 und 8 mm, PI79C mit Ø 6, 8 und 10 mm.
- Abgangszahl und Abgangsabstand
- 2 bis 12 Abgänge, Teilungen von 11 mm (DI25) über 25 mm (KPV), 30 bis 36 mm (KP, DI02, DI03) bis 50 mm (DI24) bzw. 50/60 mm bei Serie VT.
- Durchfluss und Druckverlust
- Der Verteilstrang muss die Summe aller Verbraucher tragen. Dokumentierte Werte reichen von 2.500 Nl/min (MDI03‑14) bis 18.000 Nl/min (MDI18‑10).
- Werkstoff
- Aluminium eloxiert für den Standardfall, schwarz lackiertes Aluminium bei Serie DI16, Messing bei Fitting- und Wandverteilern, PBT bei Serie PI79C, Edelstahl 1.4301 bei Serie DI24.
- Absperrbarkeit
- Integrierte Kugelhähne wie bei Serie KPV erlauben Wartung einzelner Verbraucher im laufenden Betrieb – ohne zusätzliche Absperrarmaturen im Strang.
Serienvergleich
Verteilerleisten im Schnellvergleich: KPV, KP, DI24, DI16
Vier typische Bauformen gegenübergestellt. Alle Angaben sind serien- und variantenbezogen – die verbindlichen Daten stehen am jeweiligen Artikel.
| KPV | KP | DI24 | DI16 | |
|---|---|---|---|---|
| Bauform | Verteilerleiste, Abgänge einseitig | Verteilerleiste, Abgänge doppelseitig | Verteilerleiste, doppelseitig | Verteilerblock, einseitig |
| Werkstoff | Aluminium eloxiert | Aluminium eloxiert | Edelstahl 1.4301 | Aluminium schwarz lackiert |
| Anschluss | 3/8″ | z. B. 1/4″ oder 1/2″ | 1″ | 3/4″ |
| Abgänge | 1/8″ oder 1/4″, 6/8/10 Stück | 1/8″ oder 1/4″, 4 bis 12 Stück | 1/2″, 6/10/12 Stück | 5 × 3/8″ oder 5 × 1/2″ |
| Abgangsabstand | 25 mm | 30 mm (1/4″→1/8″) | 50 mm | 27,5 mm bzw. 32,5 mm |
| Besonderheit | Integrierte Kugelhähne mit Schraubenzieherbetätigung, Ersatzteilkit erhältlich | Kompakte Reihenverteilung entlang der Maschine | Betriebsdruck max. 16 bar, korrosionsbeständig | Stationäre Verteilung mit großem Eingang |
| Typischer Einsatz | Verbraucher einzeln wartbar | Viele gleichartige Abnahmestellen | Erhöhte Anforderungen an Reinigung | Versorgung mehrerer Stränge |
Produktgruppen
Verteiler und Verteilerleisten im STASTO-Sortiment
Von der Verteilerleiste mit integrierten Kugelhähnen bis zum Deckenwinkel: alle Produktgruppen der Druckluftverteilung auf einen Blick.
Einsatzbereiche
Wo Pneumatik-Verteiler eingesetzt werden
Druckluftverteilung ist überall dort ein Thema, wo ein Versorgungsstrang viele Verbraucher speist – von der Werkbank bis zur Sondermaschine.
Werkstatt & Montage
Mehrere Entnahmestellen an einer Werkbank über Kupplungsdosenverteiler DN 7,2 oder Kreuzverteiler der Serie RA029 bereitstellen, ohne zusätzliche Leitungen zu verlegen. Deckenwinkel bringen die Zuleitung sauber an die Wand.
Produktion & Maschinenlinien
Verteilerleisten der Serien KP und DI03 verteilen Druckluft doppelseitig entlang der Maschine und halten die Schlauchwege kurz. Mit Serie KPV lassen sich einzelne Verbraucher zur Wartung drucklos schalten.
Anlagenbau & Versorgungsstränge
Verteilerblöcke der Serie DI16 mit Anschluss 3/4″ und Wandverteiler der Serie VT bis 1¼″ speisen mehrere Stränge aus einer Ringleitung – mit definierten Abgangsabständen für saubere Leitungsführung.
Bereiche mit hohem Reinigungsaufwand
Die doppelseitige Verteilerleiste Serie DI24 aus Edelstahl 1.4301 mit Anschluss 1″, Abgängen 1/2″ und Betriebsdruck max. 16 bar ist für Umgebungen mit erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung ausgelegt.
Vorrichtungen & Sondermaschinen
Mehrfachverteiler der Serie PI79C aus PBT mit um 360° drehbaren Steckanschlüssen Ø 6, 8 und 10 mm versorgen Spann- und Handhabungstechnik kompakt direkt am Aggregat.
Prüfstände & Messstellen
L- und T-Verteiler aus Messing von M5 bis 3/8″ verzweigen die Leitung punktuell an Zylinder, Ventil oder Messstelle – ohne zusätzliche Verteilerleiste im Aufbau.
Verfügbarkeit & Service

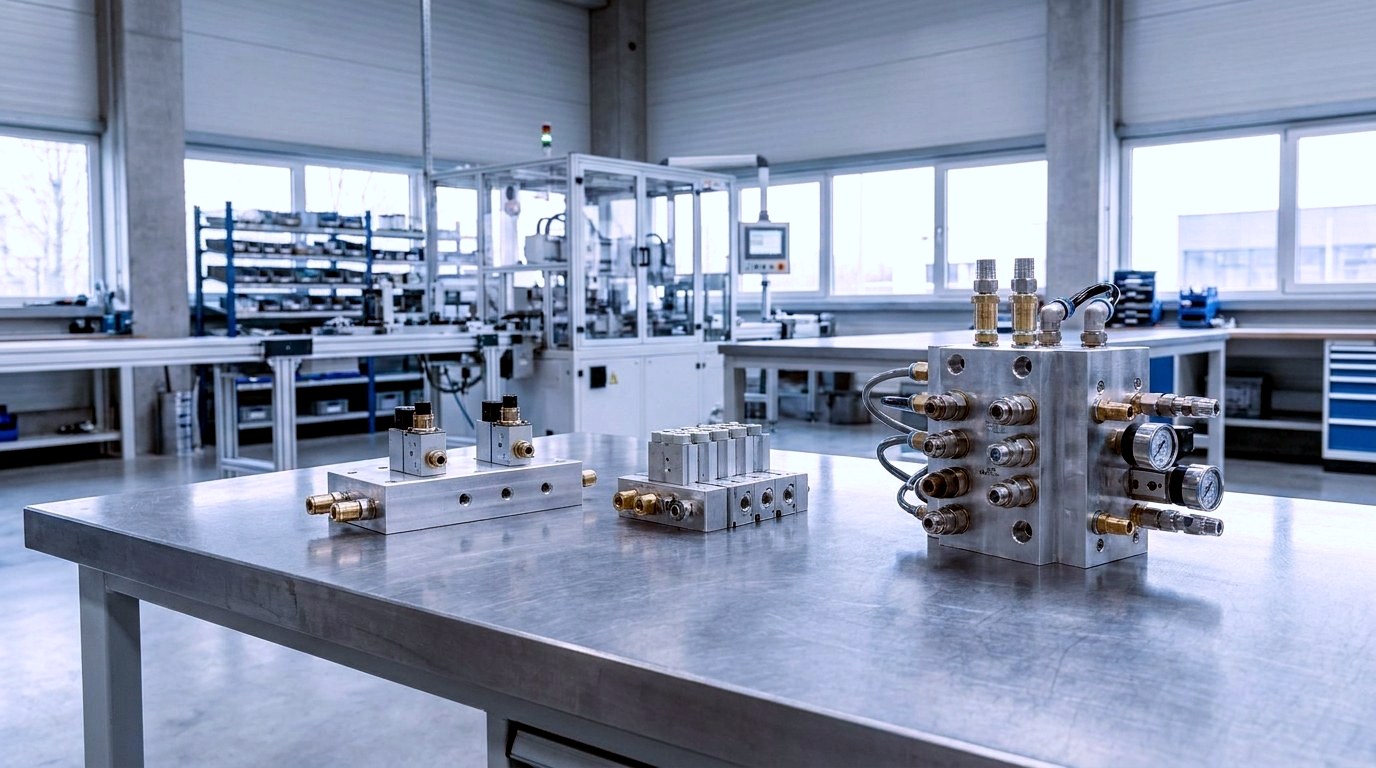

Von der Standardleiste bis zur Sondervariante
Standardserien decken die meisten Installationen ab – abweichende Geometrien fertigen wir nach Ihren Vorgaben.
Standardserien kurzfristig verfügbar
Standardverteiler und -leisten der gängigen Serien sind je nach Variante kurzfristig verfügbar; die verbindliche Lieferzeit steht an der jeweiligen Produkt- bzw. Variantenseite.
Sondervarianten auf Anfrage
Abweichende Abgangszahl, anderer Abgangsabstand, anderes Gewinde oder besonderer Werkstoff: Senden Sie uns Anschlussgewinde, Abgangszahl, Abgangsgewinde, Abstand und Betriebsdruck – wir prüfen die Umsetzung.
Daten gelten variantenbezogen
Preis, Verfügbarkeit und technische Daten gelten variantenbezogen. Maßgeblich sind immer die Angaben am ausgewählten Artikel.
Ersatzteile für Serie KPV
Für die Verteilerleiste Serie KPV ist ein Ersatzteilkit mit Spindel, Ersatzkugel und Kugeldichtungen verfügbar – die Leiste bleibt im Einsatz, der Kugelhahn wird instand gesetzt.
Auswahlhilfe
In drei Schritten zum passenden Verteiler
Geometrie, Kennwerte, Werkstoff: So legen Sie Verteilerleiste oder Verteiler sicher aus.
Bauform nach Geometrie festlegen
Reihe von Abnahmestellen entlang der Maschine? Verteilerleiste einseitig oder doppelseitig. Verzweigung an einem Punkt? Kreuz-, T- oder L-Verteiler. Versorgung mehrerer Stränge? Verteilerblock oder Wandverteiler.
Anschlüsse, Abgangszahl und Durchfluss bestimmen
Anschlussgewinde von M5 bis 1¼″, 2 bis 12 Abgänge, Teilungen von 11 bis 60 mm. Den Durchfluss gegen die Summe aller Verbraucher rechnen – dokumentierte Werte reichen von 2.500 bis 18.000 Nl/min.
Werkstoff wählen und Variante bestätigen
Aluminium, Messing, PBT oder Edelstahl 1.4301 je nach Umgebung und Reinigungsregime. Danach die Variante im Shop prüfen oder uns Ihre Auslegungsdaten für eine Sonderausführung senden.
Häufige Fragen
Fragen zu Pneumatik-Verteilern und Verteilerleisten
Antworten zu Bauformen, Kennwerten und Auswahl der passenden Serie.
Was ist eine Verteilerleiste in der Pneumatik?
Eine Verteilerleiste ist ein Bauteil, das die Druckluft von einem Eingang auf mehrere in Reihe angeordnete Abgänge verteilt. Typisch sind 2 bis 12 Abgänge mit Teilungen von 11 bis 60 mm, ein- oder doppelseitig angeordnet. So versorgen Sie mehrere Verbraucher entlang einer Maschine aus einer einzigen Zuleitung.
Was ist der Unterschied zwischen Verteilerleiste, Kreuzverteiler und Verteilerblock?
Die Verteilerleiste verteilt in einer Reihe auf viele Abgänge, der Kreuzverteiler sternförmig auf vier seitliche Abgänge, der Verteilerblock stationär von einem großen Eingang auf wenige größere Abgänge. Die Verteilerleiste eignet sich für Maschinenlinien, der Kreuzverteiler der Serie RA029 für die Verzweigung auf engstem Raum, der Verteilerblock der Serie DI16 mit Anschluss 3/4″ für die Versorgung mehrerer Stränge.
Welche Verteilerleiste hat einzeln absperrbare Abgänge?
Die Verteilerleiste Serie KPV besitzt integrierte Kugelhähne je Abgang mit Schraubenzieherbetätigung. Damit nehmen Sie einzelne Verbraucher zur Wartung vom Netz, ohne die gesamte Linie stillzulegen. Verfügbar mit Anschluss 3/8″, Abgängen 1/8″ oder 1/4″, Abstand 25 mm und 6, 8 oder 10 Abgängen.
Gibt es Verteilerleisten aus Edelstahl?
Ja, die doppelseitige Verteilerleiste Serie DI24 besteht aus Edelstahl 1.4301 und ist für einen Betriebsdruck von max. 16 bar ausgelegt. Sie hat Anschluss 1″, Abgänge 1/2″, einen Abgangsabstand von 50 mm und ist mit 6, 10 oder 12 Abgängen erhältlich.
Welchen Durchfluss haben T-Verteiler der Serien MDI03 und MDI18?
Die dokumentierten Durchflusswerte reichen von 2.500 Nl/min bei MDI03‑14 (DN 6) über 11.000 Nl/min bei MDI03‑12 (DN 15) bis 18.000 Nl/min bei MDI18‑10 mit Anschluss 1″. Der Eingangsdruck beträgt bei diesen Serien max. 16 bar.
Welche Anschlussgewinde sind bei Pneumatik-Verteilern verfügbar?
Das Sortiment deckt Anschlussgewinde von M5 über 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ und 1″ bis 1¼″ ab. Ergänzend gibt es Ausführungen mit Steckanschluss: Serie DI25 für Schlauch Ø 4, 6 und 8 mm, Serie PI79C für Ø 6, 8 und 10 mm mit um 360° drehbaren Anschlüssen.
Welcher Verteiler eignet sich für mehrere Kupplungssteckdosen an der Werkbank?
Dafür eignen sich die Kupplungsdosenverteiler der Serie C0C72 in 2- und 3-fach-Ausführung, DN 7,2, aus Messing mit NBR-Dichtung und Gewinde G1/4″ bis G1/2″ in Innen- oder Außengewinde. Damit stellen Sie mehrere Entnahmestellen an einer Stelle bereit.
Sind Sonderausführungen von Verteilerleisten möglich?
Ja, Sondervarianten mit abweichender Abgangszahl, anderem Abgangsabstand, anderem Gewinde oder besonderem Werkstoff fertigen wir auf Anfrage. Senden Sie uns dazu Anschlussgewinde, Abgangszahl, Abgangsgewinde, Abstand und Betriebsdruck.
Passend dazu
Ergänzende Komponenten für die Druckluftinstallation
Verteiler arbeiten selten allein: Schläuche, Verschraubungen und Aufbereitung vervollständigen den Verteilstrang.
Nächster Schritt
Verteilerleiste oder Verteiler jetzt auswählen
Stöbern Sie im Sortiment oder senden Sie uns Ihre Auslegungsdaten – Anschlussgewinde, Abgangszahl, Abgangsgewinde, Abstand und Betriebsdruck genügen für ein Angebot.
