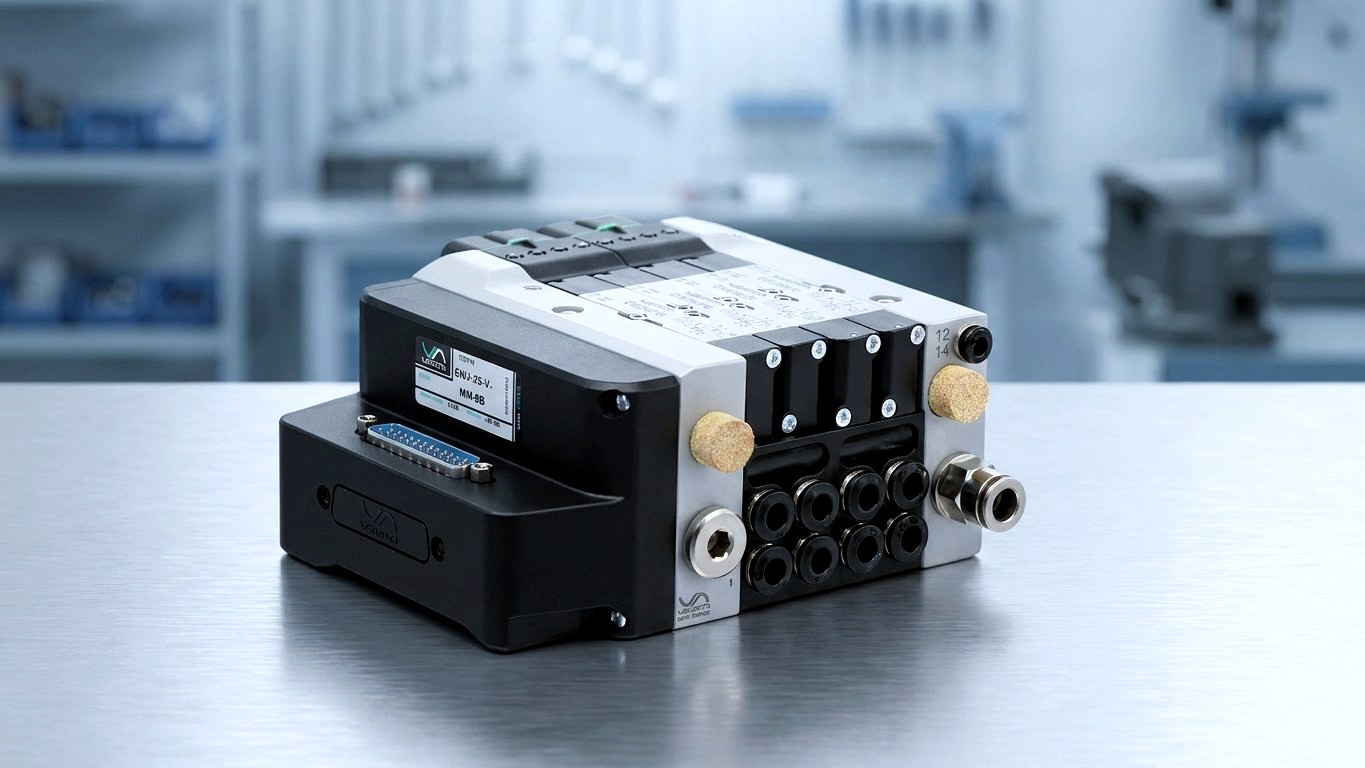

Ventilbatterien & Ventilinseln – Pneumatik modular aufbauen
Mehrere Ventile, ein gemeinsamer Druckanschluss, eine Verkabelung: Ventilbatterien und Ventilinseln fassen Wegeventile auf einer Grundplatte zusammen und reduzieren Verschlauchung, Bauraum und Montagezeit. Bei STASTO finden Sie die komplette Kette – von der einzelnen Ventilscheibe über Batterieanschlussplatten bis zur Multipol- oder Feldbus-Ventilinsel. Wählen Sie die passende Serie oder lassen Sie sich Ihre Kombination fertig montiert und geprüft aufbauen.
Serien MPB · MPK · PS125-VU · MULTIPOL 4HF · FELDBUS 4HFNL
Vorteile
Warum modulare Ventilbatterien und Ventilinseln
Statt jedes Wegeventil einzeln zu verschlauchen und zu verdrahten, bündeln Ventilbatterien Versorgung, Entlüftung und Ansteuerung. Das verkürzt die Montage und macht Erweiterungen planbar.
Ein Anschluss statt vieler Leitungen
Die Ventile sitzen auf einer gemeinsamen Batterieanschluss- bzw. Grundplatte mit zentraler Druckluftversorgung und gemeinsamer Entlüftung. Das spart Verschraubungen, Schlauchwege und Fehlerquellen im Schaltschrank oder direkt an der Maschine.
Modular erweiterbar
Ventilbatterien der Serie PS125-VU sind als Batterieventile beliebig erweiterbar; Anschlussplatten der Serie K sind für 2 bis 16 Ventile verfügbar. Reserveplätze auf Ventilinseln der Serien 4HF und 4HFNL lassen sich später mit Ventilen belegen.
Multipol oder Feldbus – Ihre Wahl der Ansteuerung
MULTIPOL-Ventilinseln der Serie 4HF werden über einen SUB-D-25-Sammelstecker angesteuert. FELDBUS-Ventilinseln der Serie 4HFNL gibt es unter anderem in Profibus-Ausführung (DB9) sowie in Ethernet-Variante, ergänzt um Erweiterungsstationen.
Fertig montiert und geprüft
Als STASTO Kombination liefern wir Ventilbatterien von 2-fach bis 20-fach komplett aufgebaut – inklusive Magnetspulen, Gerätesteckdosen, Verschraubungen und Schalldämpfern. Sie erhalten eine geprüfte Einheit statt einer Teileliste.
Ratgeber
Ventilscheibe, Grundplatte, Ventilinsel – so entsteht Ihre Konfiguration
Ventilanzahl, Funktion, Baugröße, Durchfluss und Ansteuerung bestimmen die Konfiguration. Die folgenden Punkte führen Sie in der üblichen Reihenfolge durch die Auslegung.
Funktion, Baugröße und Anschlussbild
- Ventilfunktion 3/2, 5/2, 5/3
- 3/2 für einfachwirkende Zylinder, Vakuum und Blasluft, 5/2 monostabil oder bistabil für doppeltwirkende Zylinder, 5/3 mit Mittelstellung, z. B. gesperrt.
- Reserveplätze
- Freie Ventilplätze von Beginn an mitzuplanen ist meist günstiger als eine spätere zweite Insel.
- Steckerbreite 16 mm (Serie K)
- Bestimmt Rastermaß und Platten-Serie; Batterieanschlussplatte Serie K für Wegeventile der Serien K5., K6. und K9.
- Steckerbreite 22 mm (Serie E+V)
- Batterieaufbau über die Batterieanschlussplatte Serie ME; ergänzend sind Montagekits für die Serie E erhältlich.
- ISO-Anschlussbild
- Für 5/2- und 5/3-Wegeventile mit ISO-Anschlussbild kommen Anschlussplatten der Serien SBI-S und BMI in Frage.
- Druck- und Entlüftungsanschluss
- Bei der Serie K je nach Ausführung 1/4" oder 3/8", Ventilgröße 1/8" oder 1/4" – dort läuft die gesamte Luftmenge zusammen.
Durchfluss, Ansteuerung und Zubehör
- Durchfluss je Ventil
- Der angegebene Durchfluss gilt je Ventil, nicht je Batterie. Bei gleichzeitigem Schalten mehrerer Ventile begrenzt der gemeinsame Druckanschluss.
- Beispielwerte
- 90 Nl/min bei der Serie PS125-VU, 730 Nl/min bei 5/2-Wegeventilen der Serie K5.W – konkrete Werte und Druckbereiche entnehmen Sie den Daten der gewählten Variante.
- Einzelverdrahtung
- Bis etwa vier bis sechs Ventile bleibt die Einzelverdrahtung mit Gerätesteckdosen wirtschaftlich.
- Multipol und Feldbus
- Darüber lohnt Multipol über SUB-D-25 (Serie 4HF); bei Bussteuerung oder Diagnoseanforderung führt der Weg zur Feldbus-Ventilinsel Serie 4HFNL inklusive Erweiterungsstationen.
- Zubehör
- Magnetspulen in der benötigten Spannung, Gerätesteckdosen (ggf. mit LED und VDR), Schalldämpfer, Verschraubungen und Blindplatten für unbelegte Plätze.
Vergleich
Einzelverdrahtung, MULTIPOL 4HF oder FELDBUS 4HFNL
Die Art der Ansteuerung entscheidet über Verdrahtungsaufwand und Diagnosefähigkeit. Die Übersicht ordnet die drei üblichen Wege ein.
| Einzelverdrahtung | MULTIPOL Serie 4HF | FELDBUS Serie 4HFNL | |
|---|---|---|---|
| Elektrische Schnittstelle | Gerätesteckdose je Ventil | SUB-D-25-Sammelstecker | Profibus (DB9) oder Ethernet-Ausführung |
| Typischer Einsatzbereich | Bis etwa vier bis sechs Ventile | Mittlere Ventilanzahl mit zentraler Steuerung | Bussteuerung, verteilte Ventilgruppen, Diagnoseanforderung |
| Ventilanzahl | Frei nach Grundplatte, z. B. 2 bis 16 bei Serie K | U. a. 4-, 6-, 8-, 10-, 12-, 14- und 16-fach | 4- bis 16-fach, erweiterbar über Erweiterungsstationen |
| Ventilfunktionen | Je nach gewählter Ventilserie 3/2, 5/2, 5/3 | 3/2, 5/2 monostabil oder bistabil, 5/3 Mittelstellung gesperrt | 5/2 monostabil oder bistabil |
| Arbeitsanschlüsse | Je nach Ventilserie, z. B. 1/8" oder 1/4" | G1/8", 1/4" oder 8 mm Push-In | 1/8" oder 8 mm |
| Erweiterung | Weitere Ventilplätze auf der Grundplatte | Freie Ventilplätze konfigurierbar | Reserveplätze, separate Ventilversorgung, Erweiterungsstationen |
Sortiment
Ventilbatterien und Ventilinseln im STASTO Sortiment
Von der Sammelkategorie über die einzelnen Serien bis zur Grundplatte: Hier steigen Sie direkt in die passende Kategorie ein.
Anwendungen
Wo Ventilbatterien und Ventilinseln eingesetzt werden
Überall dort, wo viele Verbraucher gleichzeitig geschaltet werden, verkürzt der Mehrfachanbau Verschlauchung und Verdrahtung.
Maschinen- und Sondermaschinenbau
Viele Zylinderachsen mit kurzen Taktzeiten: Eine Insel mit Multipol- oder Busanschluss ersetzt Dutzende Einzelleitungen und macht die Schaltschrankverdrahtung überschaubar.
Verpackungs- und Handhabungstechnik
Kompakte 3/2-Batterien für Sauggreifer, Ausschieber und Weichen. Erweiterbarkeit ist hier wichtiger als Einzeldurchfluss.
Prüf- und Dosiertechnik
Viele kleine Nennweiten dicht an dicht, z. B. mit Batterieventilen der Serie PS125 (Nennweite 1,2 mm) für exakt schaltbare Einzelkanäle.
Anlagen- und Steuerungsbau
Fertig aufgebaute Batterien mit Verschraubungen und Schalldämpfern reduzieren den Aufwand in der Endmontage; Reserveplätze halten Optionen für spätere Anlagenerweiterungen offen.
Prozessventile mit NAMUR-Anbaubild
Wenn Sie Schwenkantriebe statt Zylinder ansteuern, ist der direkte NAMUR-Anbau die passendere Bauform – ergänzend zum Batterieaufbau im Schaltschrank.
Instandhaltung und Retrofit
Batterieanschlussplatten und Montagekits ermöglichen den Ersatz einzelner Ventile ohne Umbau der gesamten Baugruppe.
Beschaffung
Beschaffung: von der Stückliste zur geprüften Einheit
Ventilbatterien sind selten Katalogware im engeren Sinn – Ventilanzahl, Funktion (3/2, 5/2, 5/3), Spannung, Anschlussgröße und Verschraubungen bestimmen die Konfiguration. Wir kalkulieren Ihre Variante auf Basis der Serien und bauen sie im eigenen Haus auf. Verfügbarkeit, Preis und Liefertermin hängen von der gewählten Serie und Bestückung ab.
Verfügbarkeit und Liefertermin
Je Variante und Serie unterschiedlich – Angabe auf der jeweiligen Produktseite bzw. auf Anfrage.
Technische Werte laut Datenblatt
Schutzart, Druck- und Temperaturbereich je Serie und Ausführung, z. B. IP54 bei einzelnen 4HFNL-Ausführungen. Maßgeblich sind die Daten der gewählten Variante.
Sonderbestückung auf Anfrage
Abweichende Spannungen, Dichtungswerkstoffe (z. B. FKM) und Sonderverschraubungen klären wir individuell.
Aufbau als STASTO Kombination
Montage inklusive Funktionsprüfung; die Ventilmontage ist pro Ventil als separate Position kalkulierbar – auch auf eine bestehende Batterie.
Ablauf
In drei Schritten zur fertigen Ventilbatterie
Von der Anfrage bis zur geprüften Einheit – so arbeiten wir Ihre Konfiguration ab.
Anforderung beschreiben
Ventilanzahl, Funktionen (3/2, 5/2, 5/3), Spannung, Anschlussgrößen und gewünschte Ansteuerung – Einzelverdrahtung, Multipol oder Feldbus.
Serie und Grundplatte festlegen
Wir ordnen Ihre Anforderung einer Serie zu – MPB, MPK, PS125-VU, MULTIPOL 4HF oder FELDBUS 4HFNL – und wählen die passende Batterieanschluss- bzw. Anschlussplatte.
Aufbau, Prüfung, Lieferung
Als STASTO Kombination bauen wir die Batterie inklusive Magnetspulen, Gerätesteckdosen, Verschraubungen und Schalldämpfern auf und prüfen sie vor der Auslieferung.
FAQ
Häufige Fragen zu Ventilbatterien und Ventilinseln
Kurze Antworten zu Bauformen, Ansteuerung und Auslegung.
Was ist eine Ventilbatterie?
Eine Ventilbatterie ist eine Anordnung mehrerer Wegeventile auf einer gemeinsamen Grund- bzw. Batterieanschlussplatte mit zentraler Druckluftversorgung und gemeinsamer Entlüftung. Die Ventile werden elektrisch meist einzeln über Gerätesteckdosen verdrahtet.
Was ist der Unterschied zwischen Ventilbatterie und Ventilinsel?
Die Ventilbatterie bezeichnet mehrere Ventile auf einer gemeinsamen Grundplatte mit üblicherweise einzelner elektrischer Verdrahtung. Die Ventilinsel meint die Bauform mit gemeinsamer elektrischer Schnittstelle – Multipol über SUB-D-25 (Serie 4HF) oder Feldbus (Serie 4HFNL).
Multipol oder Feldbus – was ist sinnvoller?
Multipol über SUB-D-25 ist sinnvoll, wenn die Ventile zentral von einer Steuerung angesteuert werden. Feldbus lohnt, wenn die Steuerung ohnehin über Bus arbeitet, Diagnose gefordert ist oder Ventilgruppen verteilt angeordnet werden – die Serie 4HFNL bietet dafür u. a. Profibus (DB9), Ethernet-Ausführung und Erweiterungsstationen.
Wie viele Ventile passen auf eine Batterieanschlussplatte?
Bei der Batterieanschlussplatte Serie K sind Ausführungen für 2 bis 16 Ventile verfügbar. Ventilinseln der Serien 4HF und 4HFNL gibt es u. a. 4- bis 16-fach, Batterieventile der Serie PS125-VU sind beliebig erweiterbar.
Gilt der angegebene Durchfluss für die gesamte Batterie?
Nein, der angegebene Durchfluss gilt je Ventil, nicht je Batterie. Beim gleichzeitigen Schalten mehrerer Ventile begrenzt der gemeinsame Druckanschluss der Grundplatte; Beispielwerte aus dem Sortiment sind 90 Nl/min bei der Serie PS125-VU und 730 Nl/min bei 5/2-Wegeventilen der Serie K5.W.
Kann ich eine bestehende Ventilbatterie später erweitern?
Ja, sofern Reserveplätze vorhanden sind oder die Serie erweiterbar ausgelegt ist. Freie Ventilplätze auf Ventilinseln der Serien 4HF und 4HFNL lassen sich nachträglich belegen; die Ventilmontage kalkulieren wir pro Ventil als separate Position.
Welche Baugröße passt zu meinen Wegeventilen?
Ausschlaggebend ist die Steckerbreite: 16 mm bei der Serie K, 22 mm bei den Serien E+V. Danach richtet sich die Platten-Serie – Batterieanschlussplatte Serie K bzw. Serie ME; für ISO-Wegeventile kommen die Anschlussplatten der Serien SBI-S und BMI in Frage.
Liefert STASTO fertig montierte Ventilbatterien?
Ja, als STASTO Kombination liefern wir Ventilbatterien von 2-fach bis 20-fach komplett aufgebaut und funktionsgeprüft. Enthalten sind u. a. Magnetspulen 24 V DC oder 230 V AC, Gerätesteckdosen, Steck- oder Einschraubverschraubungen und Schalldämpfer.
