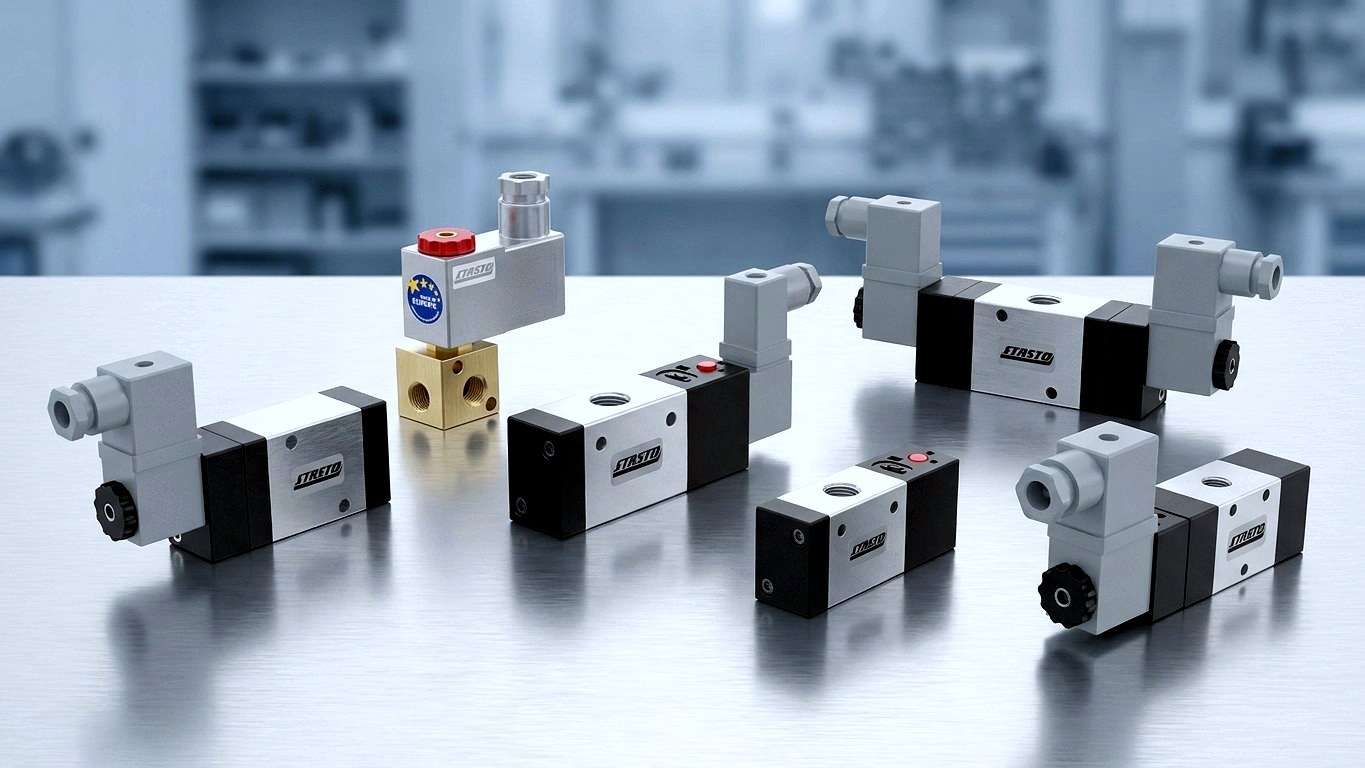

NAMUR-Ventile steuern pneumatische Schwenkantriebe direkt an – ohne aufwändige Verrohrung. Dank des genormten NAMUR-Lochbilds nach VDI/VDE 3845 wird das Magnetventil unmittelbar auf die Schnittstelle des Antriebs aufgebaut, die Luftführung läuft über interne Kanäle. Bei STASTO finden Sie NAMUR-Anbau-Magnetventile als 3/2-Wege- und 5/2-Wege-Ausführung für einfach- und doppeltwirkende Antriebe.
3/2 & 5/2 NAMUR für Schwenkantriebe
Ihre Vorteile
Warum NAMUR-Ventile von STASTO
Vom Magnetventil über Verbindungsgarnitur bis zur Absperrklappe – Komponenten, die zueinander passen, aus einer Hand.
Direktanbau nach VDI/VDE 3845
Genormtes NAMUR-Lochbild für den werkzeugarmen Aufbau auf pneumatische Schwenkantriebe – ohne separate Verrohrung, mit weniger potenziellen Leckagestellen.
3/2 und 5/2 aus einer Hand
3/2-Wege für einfachwirkende, federrückgestellte Antriebe und 5/2-Wege für doppeltwirkende Antriebe – passend zum jeweiligen Antriebstyp.
Komplette Ansteuerkette
Vom NAMUR-Magnetventil über System-Zubehör wie Ventilblöcke und Verbindungsgarnituren bis zur automatisierten Absperrklappe.
B2B-Beratung
Auswahlunterstützung für Instandhaltung, Einkauf, Technik und Anlagenbau durch das STASTO-Team.
Ratgeber
NAMUR-Ventile verstehen und richtig auswählen
Bauform, Funktion und Auswahlkriterien der NAMUR-Anbau-Magnetventile im Überblick.
Was ist ein NAMUR-Ventil?
- Bauform
- Anbau-Magnetventil mit genormtem Anschlussbild nach VDI/VDE 3845, das direkt auf die NAMUR-Schnittstelle des Schwenkantriebs geschraubt wird.
- Luftführung
- Die Druckluft wird über interne Kanäle geführt – ohne Verbindung über einzelne Schläuche.
- Vorteil
- Reduziert Verrohrung, Montagezeit und mögliche Undichtigkeiten.
3/2 oder 5/2 – welche Ausführung?
- 3/2-Wege
- Für einfachwirkende Antriebe mit Federrückstellung: Das Ventil belüftet eine Kammer, die Federn stellen bei Spannungsausfall die Sicherheitslage her.
- 5/2-Wege
- Für doppeltwirkende Antriebe: Beide Antriebskammern werden wechselseitig be- und entlüftet.
- Auswahl
- Welche Variante passt, richtet sich nach dem Antriebstyp und der gewünschten Sicherheitsfunktion.
Worauf bei der Auswahl achten?
- Schnittstelle & Baugröße
- NAMUR-Lochbild und Baugröße des Antriebs prüfen.
- Spulenspannung
- Passend zur Steuerung wählen – im Sortiment z. B. Standardspule mit 24 VDC.
- Anschluss & Zubehör
- Steckerbreite und mitgeliefertes Zubehör wie Gerätesteckdose oder Schalldämpfer beachten.
- Umgebungsbedingungen
- Schutzart, Temperatur und ggf. Ex-Anforderungen unterscheiden sich je nach Variante – bitte den konkreten Datensatz prüfen oder anfragen.
Vergleich
3/2-Wege vs. 5/2-Wege NAMUR
Die passende NAMUR-Ausführung hängt vom Antriebstyp und der gewünschten Sicherheitsstellung ab.
| 3/2 | 5/2 | |
|---|---|---|
| Antriebstyp | einfachwirkend (federrückgestellt) | doppeltwirkend |
| Funktionsprinzip | belüftet eine Antriebskammer | steuert beide Kammern wechselseitig |
| Verhalten bei Spannungsausfall | Federrückstellung in Sicherheitslage | keine Federrückstellung |
| Typische Anwendung | Auf/Zu mit Sicherheitsstellung | definiertes Auf- und Zufahren |
Sortiment
NAMUR-Ventile und passendes Zubehör
Wählen Sie die passende Ausführung nach Funktion, Spannung und Schnittstelle.
Einsatzgebiete
Wo NAMUR-Ventile eingesetzt werden
Vom Auf/Zu-Betrieb an Absperrklappen bis zur Nachrüstung bestehender Antriebe.
Automatisierte Absperrklappen
NAMUR-Ventil als Steuerglied am Schwenkantrieb für Auf/Zu-Betrieb in Prozess- und Versorgungsleitungen.
Kugelhähne mit pneumatischem Antrieb
90°-Schwenkbewegung, angesteuert über 3/2- oder 5/2-Wege je nach Antriebstyp.
Prozessautomatisierung & Anlagenbau
Wo genormte, wartungsfreundliche Schnittstellen und kurze Montagezeiten gefragt sind.
Instandhaltung & Retrofit
Austausch oder Nachrüstung von Anbau-Magnetventilen an bestehenden Antrieben mit NAMUR-Schnittstelle.
Versorgungs- und Medienleitungen
Steuerung von Klappen und Hähnen in Anlagen mit definierter Auf/Zu-Funktion.
Betriebs- und Fördertechnik
Ansteuerung pneumatischer Schwenkantriebe in Anlagen der Produktions- und Fördertechnik.
Verfügbarkeit & Service
Lieferung und Sonderausführungen
Verfügbarkeit, Ausführungen und technische Kennwerte hängen von der jeweiligen Serie und Variante ab.
Lieferzeit je nach Variante
Konkrete Lieferzeiten nennen wir Ihnen zur ausgewählten Konfiguration – bitte prüfen Sie die Angaben auf der jeweiligen Produktseite oder fragen Sie uns direkt an.
Sonderausführungen auf Anfrage
Abweichende Spannungen, Schutzarten oder Umgebungsbedingungen klären wir auf Anfrage – so erhalten Sie genau die passende Konfiguration.
Passende Komponenten
Ventile, Verbindungsgarnituren und Ventilblöcke stimmen wir auf Ihren Antrieb und Ihre Anlage ab.
Häufige Fragen
Fragen und Antworten zu NAMUR-Ventilen
Die wichtigsten Punkte zur Auswahl und zum Einsatz von NAMUR-Anbau-Magnetventilen.
Was bedeutet NAMUR bei Ventilen?
NAMUR steht für ein genormtes Anschluss-Lochbild nach VDI/VDE 3845, mit dem ein Magnetventil direkt an den pneumatischen Schwenkantrieb angebaut wird – ohne separate Verrohrung. Die Druckluft läuft dabei über interne Kanäle des Antriebs.
Wann brauche ich ein 3/2- und wann ein 5/2-NAMUR-Ventil?
3/2-Wege eignet sich für einfachwirkende, federrückgestellte Antriebe; 5/2-Wege für doppeltwirkende Antriebe. Entscheidend sind der Antriebstyp und die gewünschte Sicherheitsstellung.
Welche NAMUR-Ventile führt STASTO?
STASTO führt unter anderem die Kombination 3/2-Wege-NAMUR-Magnetventil (NM32W1S-) sowie NAMUR-System-Zubehör wie den Ventilblock 1/4″-NAMUR und die Verbindungsgarnitur NAMUR (V44, V45). Die konkrete Auswahl finden Sie in den Produktkategorien.
Gibt es NAMUR-Ventile für besondere Umgebungen (z. B. Ex-Bereich)?
Ausführungen und zulässige Einsatzbedingungen unterscheiden sich je nach Variante. Sprechen Sie uns mit Ihren Anforderungen an – wir prüfen die passende Konfiguration.
Wie schnell ist die Lieferung?
Lieferzeiten hängen von der gewählten Variante ab. Die aktuelle Angabe finden Sie auf der jeweiligen Produktseite oder auf Anfrage.
