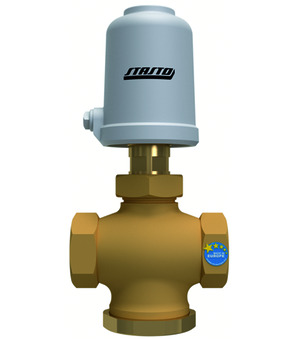

Druckgesteuertes Sitzventil SE12-34-RT51
Druckgesteuertes Sitzventil Serie SE12-RT; Aufteilfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 3/4"; DN 20mm; Betriebsdruck 0-8bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 1.68 kg
Kurzartikelnummer: SE1234RT51
Ursprungsland: Deutschland
Gewicht: 1.68 kg
Kurzartikelnummer: SE1234RT51
Druckgesteuertes Sitzventil Serie SE12-RT; Aufteilfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 3/4"; DN 20mm; Betriebsdruck 0-8bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
| Abmessung | |
|---|---|
| Innengewinde | RP 3/4" |
| DN | 20 mm |
| Durchmesser Antrieb | 50 mm |
| Druck | |
| Betriebsdruck | 0...8 bar |
| Steuerdruck | 5...9 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
