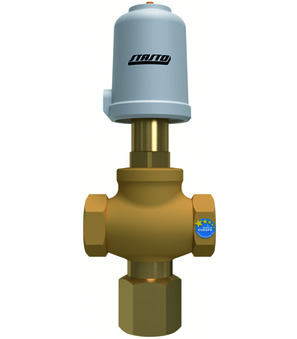

Druckgesteuertes Sitzventil SE10-12-RT51
Druckgesteuertes Sitzventil Serie SE10-RT; NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 1/2"; DN 15mm; Betriebsdruck 0-13bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 0.63 kg
Kurzartikelnummer:SE1012RT51
Ursprungsland: Deutschland
Gewicht: 0.63 kg
Kurzartikelnummer:SE1012RT51
Druckgesteuertes Sitzventil Serie SE10-RT; NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 1/2"; DN 15mm; Betriebsdruck 0-13bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
| Abmessung | |
|---|---|
| Innengewinde | RP 1/2" |
| DN | 15 mm |
| Durchmesser Antrieb | 50 mm |
| Druck | |
| Betriebsdruck | 0...13 bar |
| Steuerdruck | 5...9 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE10-RT_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SE1012RT51.stp
Herunterladen
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE10-RT_CS.pdf
Herunterladen
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE10-RT_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE10-RT_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE10-RT_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE10-RT_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE10-RT_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE10-RT_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE10-RT_HR.pdf
Herunterladen
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE10-RT_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE10-RT_IT.pdf
Herunterladen
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE10-RT_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE10-RT_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE10-RT_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE10-RT_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE10-RT_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE10-RT_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE10-RT_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
