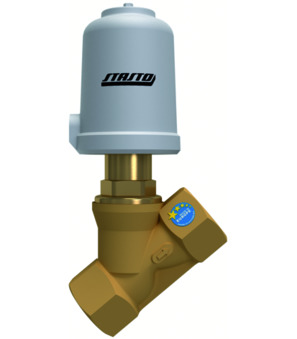

Druckgesteuertes Sitzventil SE02-20-RT83
Druckgesteuertes Sitzventil Serie SE02-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-7,5bar; Steuerdruck 5,6-10bar; Durchmesser Antrieb 80mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 4.45 kg
Kurzartikelnummer:SE0220RT83
Ursprungsland: Deutschland
Gewicht: 4.45 kg
Kurzartikelnummer:SE0220RT83
Druckgesteuertes Sitzventil Serie SE02-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-7,5bar; Steuerdruck 5,6-10bar; Durchmesser Antrieb 80mm
Spezifikationen
| Abmessung | |
|---|---|
| Außengewinde | - |
| Innengewinde | G 2" |
| DN | 50 mm |
| Durchmesser Antrieb | 80 mm |
| Bauformen | |
|---|---|
| Steckerbreite | - |
| Ausführung | |
|---|---|
| Ausführung | - |
| Elektrische Kennzahlen | |
|---|---|
| Spannung | - |
| Spannungsart | - |
| Druck | |
|---|---|
| Betriebsdruck | 0...7,5 bar |
| Steuerdruck | 5,6...10 bar |
| Eigenschaften | |
|---|---|
| Spule | - |
| Antrieb | - |
| Mediumstemperatur | -30...+170 °C |
| Zulassung | - |
| Abmessung | |
|---|---|
| Innengewinde | G 2" |
| DN | 50 mm |
| Durchmesser Antrieb | 80 mm |
| Druck | |
| Betriebsdruck | 0...7,5 bar |
| Steuerdruck | 5,6...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
