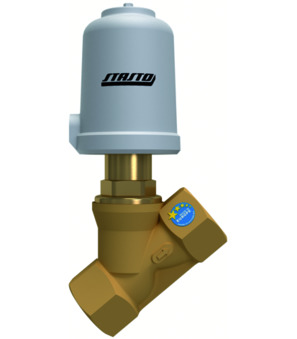

Druckgesteuertes Sitzventil SE02-10-RT51
Druckgesteuertes Sitzventil Serie SE02-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 1"; DN 25mm; Betriebsdruck 0-2,5bar; Steuerdruck 3,5-10bar; Durchmesser Antrieb 50mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 1.45 kg
Kurzartikelnummer:SE0210RT51
Ursprungsland: Deutschland
Gewicht: 1.45 kg
Kurzartikelnummer:SE0210RT51
Druckgesteuertes Sitzventil Serie SE02-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 1"; DN 25mm; Betriebsdruck 0-2,5bar; Steuerdruck 3,5-10bar; Durchmesser Antrieb 50mm
Spezifikationen
| Abmessung | |
|---|---|
| Außengewinde | - |
| Innengewinde | G 1" |
| DN | 25 mm |
| Durchmesser Antrieb | 50 mm |
| Bauformen | |
|---|---|
| Steckerbreite | - |
| Ausführung | |
|---|---|
| Ausführung | - |
| Elektrische Kennzahlen | |
|---|---|
| Spannung | - |
| Spannungsart | - |
| Druck | |
|---|---|
| Betriebsdruck | 0...2,5 bar |
| Steuerdruck | 3,5...10 bar |
| Eigenschaften | |
|---|---|
| Spule | - |
| Antrieb | - |
| Mediumstemperatur | -30...+170 °C |
| Zulassung | - |
| Abmessung | |
|---|---|
| Innengewinde | G 1" |
| DN | 25 mm |
| Durchmesser Antrieb | 50 mm |
| Druck | |
| Betriebsdruck | 0...2,5 bar |
| Steuerdruck | 3,5...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE02-RT_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SE0210RT51.stp
Herunterladen
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE02-RT_CS.pdf
Herunterladen
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE02-RT_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE02-RT_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE02-RT_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE02-RT_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE02-RT_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE02-RT_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE02-RT_HR.pdf
Herunterladen
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE02-RT_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE02-RT_IT.pdf
Herunterladen
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE02-RT_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE02-RT_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE02-RT_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE02-RT_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE02-RT_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE02-RT_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE02-RT_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
