Sonstiges Sortiment - P03
-
Doppel-3/2-Wegeventil; NC; Einbaulage: senkrecht, Pilotventile nach oben
Pressensicherheitsventil Serie 31.MEP-A -
Druckbereich 0...10bar; Durchfluss 800Nl/min; Betätigung Rolle/Feder; Betätigungskraft bei 6bar: 16N
3/2-Wegeventil Serie PM130 -
Druckbereich 0...10bar; Durchfluss 800Nl/min; Betätigung Rolle/Feder; Betätigungskraft bei 6bar: 16N
5/2-Wegeventil Serie PM131 -
Druckbereich 0...10bar5/2-Wegeventil Serie PM136
-
Nennweite 2,5mm; Druckbereich 2...10bar; Durchfluss 75Nl/min; inkl. Adapter für Betätigungselemente; Betätigungskraft bei 6bar: 6N; Anschlüsse hinten
3/2-Wegeventil Serie PM133 -
Nennweite 2,5mm; Druckbereich 0...10bar; Betätigung Federstab/Feder; Betätigungskraft bei 6bar: 2,5N
3/2-Wegeventil Serie PM143
Sonstiges Sortiment - P03
3/2-Wegeventil Serie PM130
Druckbereich 0...10bar; Durchfluss 800Nl/min; Betätigung Rolle/Feder; Betätigungskraft bei 6bar: 16N
| Anschluss | Funktion | Typ | Sequenz |
|---|---|---|---|
| 1/4" | NC | PM130-14-C | 3850000 |
| 1/4" | NO | PM130-14-0 | 3850001 |
| 1/4" | NC | PM130-14-C-01 | 3850002 |
| 1/4" | NC | PM130-14-C-02 | 3850003 |
| Entlüftungsanschluss | Arbeitsanschlüsse | Typ |
|---|---|---|
| 1/8" | 1/4" | PM131-14 |
| Anschluss | Betätigung | Durchfluss | Typ | Sequenz |
|---|---|---|---|---|
| 1/8" | Taste/Feder | 490 Nl/min | PM136-18 | 3870000 |
| 1/8" | Taste/rastend | 490 Nl/min | PM136-18-BS | 3870001 |
| Entlüftungsanschluss | Betätigung | Spannung | Druckbereich | Anschluss A | Anschluss P | Typ |
|---|---|---|---|---|---|---|
| 1" | Elektrisch/interne Steuerluft | 24VDC | 2...8 bar | 1/2" | 1/2" | 314MEP-A-52-04 |
| Anschluss | Funktion | Typ |
|---|---|---|
| 4 mm | NC | PM133-04-C |
| Entlüftungsanschluss | Betätigung | Spannung | Druckbereich | Anschluss A | Anschluss P | Typ |
|---|---|---|---|---|---|---|
| 11/2" | Elektrisch/interne Steuerluft | 24V/50Hz | 2...8 bar | 1" | 3/4" | 316MEP-A-50-01 |
| Anschluss | Funktion | Typ |
|---|---|---|
| M5 | NC | PM133-M5-C |
| Entlüftungsanschluss | Betätigung | Spannung | Druckbereich | Anschluss A | Anschluss P | Typ |
|---|---|---|---|---|---|---|
| 11/2" | Elektrisch/interne Steuerluft | 230V/50Hz | 2...8 bar | 1" | 1/2" | 316MEP-A-50-03 |

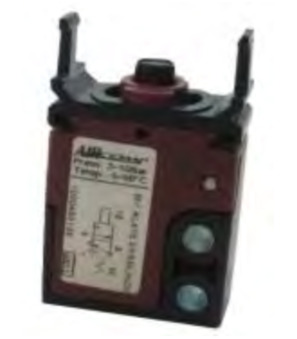

3/2-Wegeventil Serie PM133
Nennweite 2,5mm; Druckbereich 2...10bar; Durchfluss 75Nl/min; inkl. Adapter für Betätigungselemente; Betätigungskraft bei 6bar: 6N; Anschlüsse hinten
| Anschluss | Funktion | Typ | Sequenz |
|---|---|---|---|
| 4 mm | NO | PM133-04-0 | 3880002 |
| M5 | NO | PM133-M5-0 | 3880003 |
Pressensicherheitsventil Serie 31.MEP-A
Doppel-3/2-Wegeventil; NC; Einbaulage: senkrecht, Pilotventile nach oben
| Entlüftungsanschluss | Betätigung | Spannung | Druckbereich | Anschluss A | Anschluss P | Typ | Sequenz |
|---|---|---|---|---|---|---|---|
| 1" | Elektrisch/interne Steuerluft | 24V/50Hz | 2...8 bar | 1/2" | 3/8" | 313MEP-A-50-01 | 3880003 |
| 1" | Elektrisch/interne Steuerluft | 24V/50Hz | 2...8 bar | 1/2" | 3/8" | 313MEP-A-50-04 | 3880004 |
| 1" | Elektrisch/interne Steuerluft | 230V/50Hz | 2...8 bar | 1" | 1/2" | 314MEP-A-50-03 | 3880005 |
| 1" | Elektrisch/interne Steuerluft | 230VAC | 2...8 bar | 1" | 1/2" | 314MEP-A-50-04 | 3880006 |
| 2" | Elektrisch/interne Steuerluft | 24VDC | 2...8 bar | 11/2" | 1" | 318MEP-A-50-04 | 3880007 |
| 2" | Elektrisch/interne Steuerluft | 24VDC | 2...8 bar | 11/2" | 1" | 318MEP-A-70-04 | 3880008 |
