Ventile, Klappen und Absperrschieber - manuell
Absperrschieber mit Handrad für kryogene Anwendungen -196°C Serie GA029
Gehäuse 1.4401; Einschweißenden; 800lbs; Handrad Stahl; Stopfbuchspackung PTFE; steigende Spindel
Grundversion
| DN | Baulänge | Type | Sequence |
|---|---|---|---|
| 15 mm | 80 mm | GA029-15-W | 29030000 |
| 50 mm | 127 mm | GA029-50-W | 29030001 |
Nadelventil Serie 110VA-NPT
Körper Edelstahl 1.4571; Spindeldichtung PTFE; Mediumstemperatur -20...+250°C
Grundversion
| DN | Baulänge | NPT | Druckbereich | Material Handrad | Type | Sequence |
|---|---|---|---|---|---|---|
| 4 mm | 50 mm | 1/8" NPT | 0...400 bar | Polyamid | 110VA-1/8NPT | 29040000 |
| 5 mm | 55 mm | 1/4" NPT | 0...400 bar | Polyamid | 110VA-1/4"-NPT | 29040001 |
| 7 mm | 65 mm | 1/2" NPT | 0...400 bar | Polyamid | 110VA-1/2"-NPT | 29040002 |
| 12 mm | 110 mm | 1" NPT | 0...200 bar | Stahl | 110VA-1"NPT | 29040003 |

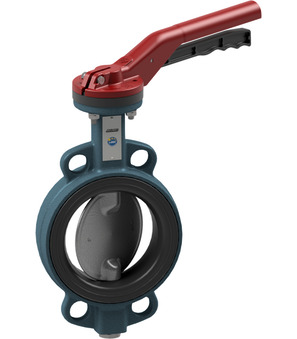

Absperrklappe mit Handhebel Serie BUW6-DV-L
Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette FKM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+200°C; Druckbereich 0...16bar
Grundversion
| DN | Baulänge | Druckbereich | Scheibe | Type | Sequence |
|---|---|---|---|---|---|
| 50 mm | 43 mm | 0...16 bar | Stahl verzinkt | BUW6-050-DUV-L | 29050000 |
| 65 mm | 46 mm | 0...16 bar | Stahl verzinkt | BUW6-065-DUV-L | 29050001 |
| 80 mm | 46 mm | 0...16 bar | Stahl verzinkt | BUW6-080-DUV-L | 29050003 |
| 100 mm | 52 mm | 0...16 bar | Stahl verzinkt | BUW6-100-DUV-L | 29050004 |
| 150 mm | 56 mm | 0...16 bar | GGG40 verzinkt | BUW6-150-DPV-L | 29050005 |
Absperrklappe mit freiem Wellenende Serie BUW6-DV-B
Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette FKM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+200°C; Druckbereich 0...16bar
Grundversion
| DN | Baulänge | Scheibe | Type | Sequence |
|---|---|---|---|---|
| 50 mm | 43 mm | Stahl verzinkt | BUW6-050-DUV-B | 29060000 |
| 65 mm | 46 mm | Stahl verzinkt | BUW6-065-DUV-B | 29060001 |
| 80 mm | 46 mm | Stahl verzinkt | BUW6-080-DUV-B | 29060002 |
| 100 mm | 52 mm | Stahl verzinkt | BUW6-100-DUV-B | 29060003 |
| 150 mm | 56 mm | GGG40 verzinkt | BUW6-150-DPV-B | 29060004 |
| 200 mm | 60 mm | GGG40 verzinkt | BUW6-200-DPV-B | 29060005 |
| 300 mm | 78 mm | GGG40 verzinkt | BUW6-300-DPV-B | 29060006 |
| 400 mm | 102 mm | GGG40 verzinkt | BUW6-400-DPV-B | 29060007 |
| DN | Baulänge | Druckbereich | Type |
|---|---|---|---|
| 40 mm | 33 mm | - | BUW6-040-DSE-L-3C |
