Absperrklappe mit Handhebel Serie BUW4-DSTS-L Store

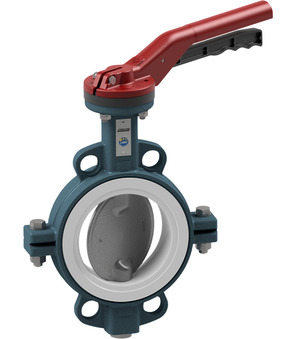

Absperrklappe mit Handhebel BUW4-080-DSTS-L

Absperrklappe mit Handhebel BUW4-080-DSTS-L

Absperrklappe mit Handhebel Serie BUW4-DSTS-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 80mm; Einbaulänge 46mm

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 4.75 kg
Kurzartikelnummer:BUW4080DSTSL

Absperrklappe mit Handhebel Serie BUW4-DSTS-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 80mm; Einbaulänge 46mm

3.125,80 zł 3125.8 PLN 3.125,80 zł

DN
- 80 mm
Baulänge
- 46 mm
Druckbereich
- 0...10 bar

Diese Kombination existiert nicht.

Verfügbarkeit:

In den Warenkorb

Abmessung
DN	80 mm
Baulänge	46 mm
Druck
Druckbereich	0...10 bar

Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...

In Ihrer Sprache

Datenblätter

1

Datenblatt_Absperrklappe mit Handhebel Serie BUW4-DSTS-L_DE.pdf

Montage- und Betriebsanleitungen

1

Montageanleitung_Absperrklappe mit Handhebel Serie BUW4-DSTS-L_DE.pdf

Konformitätserklärungen

1

Konformitätserklärung_Absperrklappe mit Handhebel Serie BUW4-DSTS-L_DE.pdf

CAD / 3D

1

CADSTEP_BUW4080DSTSL.stp

Datové listy

1

Datový list_uzavírací klapka s ruční pákou série BUW4-DSTS-L_CS.pdf

Montážní a provozní návody

1

Montážní předpis_uzavírací klapka s ruční pákou série BUW4-DSTS-L_CS.pdf

Prohlášení o shodě

1

Prohlášení o shodě_uzavírací klapka s ruční pákou série BUW4-DSTS-L_CS.pdf

Data Sheets

1

Datablad_Spjældventil med håndgreb Serie BUW4-DSTS-L_DA_DK.pdf

Data Sheets

1

Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειρομοχλό Σειρά BUW4-DSTS-L_EL_GR.pdf

Data Sheets

1

Data sheet_Butterfly valve with hand lever Series BUW4-DSTS-L_EN.pdf

Assembly and Operating Instructions

1

Assembly instruction_Butterfly valve with hand lever Series BUW4-DSTS-L_EN.pdf

Declarations of Conformity

1

Declaration of conformity_Butterfly valve with hand lever Series BUW4-DSTS-L_EN.pdf

Assembly and Operating Instructions

1

Ficha técnica_Válvula de mariposa con palanca manual Serie BUW4-DSTS-L_ES.pdf

Data Sheets

1

Tietolehti_Sulkuventtiili käsivivulla Sarja BUW4-DSTS-L_FI.pdf

Data Sheets

1

Fiche technique_Vanne papillon avec levier manuel Série BUW4-DSTS-L_FR.pdf

Data Sheets

1

Podatkovni list_Leptirasti zaporni ventil s ručicom Serija BUW4-DSTS-L_HR.pdf

Adatlapok

1

Adatlap_pillangószelep kézikarral sorozat BUW4-DSTS-L_HU.pdf

Szerelési és kezelési útmutatók

1

Üzembehelyezési útmutató_pillangószelep kézikarral sorozat BUW4-DSTS-L_HU.pdf

Megfelelőségi nyilatkozatok

1

Megfelelőségi nyilatkozat_pillangószelep kézikarral sorozat BUW4-DSTS-L_HU.pdf

Assembly and Operating Instructions

1

Scheda tecnica_Serranda di intercettazione con leva manuale Serie BUW4-DSTS-L_IT.pdf

Data Sheets

1

Datablad_Spjeldventil med håndspak Serie BUW4-DSTS-L_NB_NO.pdf

Data Sheets

1

Datasheet_Vlinderklep met handhendel Serie BUW4-DSTS-L_NL.pdf

Karty katalogowe

1

Arkusz danych_przepustnica z dźwignią ręczną Seria BUW4-DSTS-L_PL.pdf

Instrukcje montażu i obsługi

1

Instrukcja montażu_przepustnica z dźwignią ręczną Seria BUW4-DSTS-L_PL.pdf

Deklaracje zgodności

1

Deklaracja zgodności_przepustnica z dźwignią ręczną Seria BUW4-DSTS-L_PL.pdf

Assembly and Operating Instructions

1

Fișă de date_Supapă fluture cu pârghie manuală serie BUW4-DSTS-L_RO.pdf

Podatkovni listi

1

Podatkovni list_Zaporna loputa z ročico serija BUW4-DSTS-L_SL.pdf

Navodila za montažo in uporabo

1

Navodila za montažo_Zaporna loputa z ročico serija BUW4-DSTS-L_SL.pdf

Izjave o skladnosti

1

Izjava o skladnosti_Zaporna loputa z ročico serija BUW4-DSTS-L_SL.pdf

Data Sheets

1

Tehnički list_leptir ventil sa ručnom polugom serije BUW4-DSTS-L_SRLATIN.pdf

Assembly and Operating Instructions

1

Uputstvo za montažu_leptir ventil sa ručnom polugom serije BUW4-DSTS-L_SRLATIN.pdf

Declarations of Conformity

1

Deklaracija o usklađenosti_leptir ventil sa ručnom polugom serije BUW4-DSTS-L_SRLATIN.pdf

Data Sheets

1

Datablad_Spjällventil med handspak Serie BUW4-DSTS-L_SV.pdf

BUW4-080-DSTS-B x 1.0

BUW4-080-DSTS-B

Absperrklappe mit freiem Wellenende; Zwischenflanschausführung; Baulänge gemäß EN558−1 R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 80mm; Einbaulänge 46mm

In den Warenkorb

HLBU-040100-A

HLBU-040100-A x 1.0

HLBU-040100-A

Handhebel; Material Aluminium; passend für Serie BUW6, BUW2, BUW4, BULG und BULC; DN 40;50;65;80;100mm

In den Warenkorb

Zubehör

DIBU-080-S
