  5. Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3
  6. BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

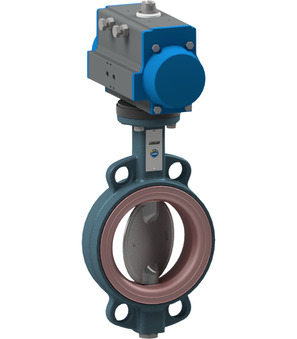

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 100mm; Einbaulänge 52mm; Antrieb PAD063
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-LV-1
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC
EB0X13
Aufgebaute Endschalterbox; IP65; Doppelinitiator, passend für Antriebe PAD/PAS052-270; Schaltleistung 10-30VDC/200mA; Schaltertyp P&F NBN3-F25F-E8P; Funktion Schließer PNP; Gehäusematerial Kunststoff

Intrastat Nr.: 84818085
Ursprungsland: Italien
Gewicht: 8.698 kg
Kurzartikelnummer: BUW2100DSCD32ABS54C00122C00231LV1EB0X13
https://www.stasto.pl/web/image/product.template/238103/image_1920?unique=24fee4a

BUW2-100-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 100mm; Einbaulänge 52mm; Antrieb PAD063
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-LV-1
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC
EB0X13
Aufgebaute Endschalterbox; IP65; Doppelinitiator, passend für Antriebe PAD/PAS052-270; Schaltleistung 10-30VDC/200mA; Schaltertyp P&F NBN3-F25F-E8P; Funktion Schließer PNP; Gehäusematerial Kunststoff

3.948,10 zł 3948.1 PLN 3.948,10 zł

cena na zapytanie

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Funktion
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
Ventilschnittstelle Namur 1/4"
DN 100 mm
Baulänge 52 mm
Funktion
Funktion Schließer PNP
Bauformen
Steckerbreite 22
Schaltertyp P&F NBN3-F25F-E8
Ausführung
Ausführung mit eingebauter LED-gelb und VDR
Elektrische Kennzahlen
Spannung 230V/50-60Hz
Schaltleistung 10...30VDC/200mA
Druck
Druckbereich 0...6 bar
Materialien
Gehäusematerial Kunststoff
Eigenschaften
Spule C001
Antrieb PAD063
Antrieb 2 PAS

Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...

In Ihrer Sprache
ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Herunterladen
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Herunterladen
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Herunterladen

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Herunterladen
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Herunterladen
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Herunterladen

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Herunterladen

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Herunterladen
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Herunterladen
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Herunterladen

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Herunterladen

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Herunterladen

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Herunterladen

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Herunterladen

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Herunterladen
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Herunterladen

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Herunterladen

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Herunterladen

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Herunterladen
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Herunterladen
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Herunterladen

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Herunterladen

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Herunterladen
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Herunterladen
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Herunterladen

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Herunterladen
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Herunterladen

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
