2/2-Wege-Magnetventil Serie 21A.K Store

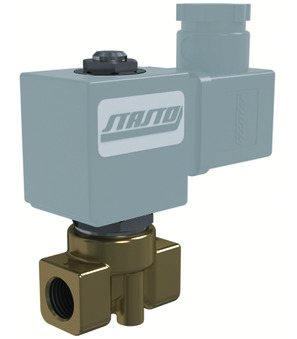

2/2-Wege-Magnetventil 21A2KV20-GDV14230AY-C003-32-6

2/2-Wege-Magnetventil 21A2KV20-GDV14230AY-C003-32-6

21A2KV20
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 2mm; Druck AC 0-22bar; Druck DC 0-16bar; Baulänge 40mm
GDV14230AY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz; Zulassung CSA/UL/VDE
C003-32-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0...250VAC/DC

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.62 kg
Kurzartikelnummer: 21A2KV20GDV14230AYC003326

21A2KV20
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 2mm; Druck AC 0-22bar; Druck DC 0-16bar; Baulänge 40mm
GDV14230AY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz; Zulassung CSA/UL/VDE
C003-32-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0...250VAC/DC

Dieses Produkt hat keine gültige Kombination.

Abmessung
Innengewinde	G 1/4"
DN	2,0 mm
Baulänge	40 mm
Bauformen
Steckerbreite	32 mm
Ausführung
Ausführung	Standard
Elektrische Kennzahlen
Spannung	230V/50Hz-240V/60Hz
Druck
Druck AC	0...22 bar
Druck DC	0...16 bar
Materialien
Dichtung	FKM
Eigenschaften
Spule	BDA
Mediumstemperatur	-10...+120 °C
Zulassung	UL/CSA/VDE
