Elektrische Sitzventile – Prozessventile der Serien SE14 bis SE17
Ein elektrisches Sitzventil schaltet oder verteilt Medien dort, wo keine Druckluft zur Verfügung steht oder eine Steuerung direkt elektrisch ansprechen soll. STASTO führt die Serien SE14, SE15, SE16 und SE17 mit elektrischem Stellantrieb: als 2-Wege-Absperrventil in Rotguss oder Edelstahl 1.4408 sowie als 3-Wege-Ausführung mit Misch- oder Aufteilfunktion – mit Innengewinde oder Flanschanschluss PN 40.
SE14–SE17 im Überblick
Warum elektrisch
Elektrisches Absperrventil: die Vorteile der SE-Serien
Die Serien SE14 bis SE17 arbeiten mit elektrischem Stellantrieb und decken damit Anwendungen ab, in denen ein pneumatisch betätigtes Sitzventil nicht in Frage kommt.
Elektrisch statt pneumatisch betätigt
Der Stellantrieb arbeitet rein elektrisch – ohne Druckluftnetz, Steuerleitung und Aufbereitung. Sinnvoll überall dort, wo Druckluft fehlt, zu teuer oder in der Anwendung unerwünscht ist.
Zwei Spannungsvarianten je Baugröße
Jede Baugröße ist in zwei Ausführungen hinterlegt: E04 mit 24 V AC/DC und E05 mit 90–260 V AC. So lässt sich dieselbe Armatur an Kleinspannungssteuerungen oder an Netzspannung betreiben – Beispiel: SE14-10-RTE04 und SE14-10-RTE05.
Werkstoffe für unterschiedliche Medien
Gehäuse in Rotguss (SE14-RTE, SE16-RTE, SE17-RTE) oder Edelstahl 1.4408 (SE14-STE, SE15-STE). Abdichtung in den geprüften Ausführungen mit PTFE.
2-Wege absperren, 3-Wege verteilen
SE14 und SE15 sperren ab oder geben frei. SE16 verteilt mit Aufteilfunktion, SE17 mischt mit Mischfunktion – beides in echter 3-Wege-Ausführung. Anschluss mit Innengewinde oder Flansch PN 40.
Ratgeber
Elektrisches Sitzventil verstehen: Funktion, Werkstoff, Anschluss
Ein Sitzventil dichtet mit einem Kegel oder Teller gegen einen Sitz ab. Der elektrische Stellantrieb übernimmt dabei die Bewegung, die beim pneumatischen Pendant ein Kolben ausführt. Die folgenden Punkte helfen bei der Auswahl.
Funktionsarten und Wegeanzahl
- 2-Wege (SE14, SE15)
- Klassisches elektrisches Absperrventil: Medium wird freigegeben oder gesperrt.
- 3-Wege Aufteilfunktion (SE16)
- Ein Zulauf wird auf zwei Abgänge verteilt – etwa für Bypass- oder Umschaltaufgaben.
- 3-Wege Mischfunktion (SE17)
- Zwei Zuläufe werden zu einem Abgang zusammengeführt, zum Beispiel zur Temperaturmischung.
- Stellzeit statt Schaltimpuls
- Der elektrische Stellantrieb fährt in definierter Stellzeit, in geprüften Datensätzen zwischen 27 s und 66 s – je nach Artikel und Baugröße.
- Abgrenzung Magnetventil
- Wer ein 2/2-Wege-Magnetventil mit Spulenantrieb sucht, findet dies im separaten Magnetventil-Sortiment; die SE-Serien arbeiten mit Stellantrieb.
Werkstoffe, Anschluss und Elektrik
- Rotguss
- Gehäusewerkstoff der Serien SE14-RTE, SE16-RTE und SE17-RTE für allgemeine Betriebsmedien.
- Edelstahl 1.4408
- Gehäusewerkstoff der Serien SE14-STE und SE15-STE für höhere Anforderungen an Korrosionsbeständigkeit.
- PTFE-Abdichtung
- In den geprüften Ausführungen wird die Abdichtung mit PTFE ausgeführt.
- Innengewinde G bzw. Rp
- SE14 mit Innengewinde G, SE16 und SE17 mit Innengewinde Rp – exakte Größe je Artikel dem Datenblatt entnehmen.
- Flansch PN 40
- Die Serie SE15-STE ist mit Flanschanschluss PN 40 hinterlegt.
- E04 / E05
- Spannungskennung im Artikelnamen: E04 = 24 V AC/DC, E05 = 90–260 V AC.
Auslegung: worauf es ankommt
- Nennweite und DN
- Nennweiten je Serie unterschiedlich, in geprüften Beispielen von DN 15 bis DN 40 – maßgeblich ist der Artikeldatensatz.
- Betriebsdruck
- Variantenabhängig; geprüfte Beispiele reichen von 0–4,8 bar bis 0–40 bar. Immer je Artikel und Baugröße prüfen.
- Medientemperatur
- Ebenfalls variantenabhängig; das Beispiel SE14-10-RTE04 ist mit −30…+200 °C hinterlegt. Kein pauschaler Serienwert.
- Einbaulage
- Antrieb und Durchflussrichtung bestimmen die zulässige Einbaulage – Angaben im Datenblatt des jeweiligen Artikels beachten.
Serienvergleich
SE14-RTE, SE14-STE, SE15-STE, SE16-RTE und SE17-RTE im Vergleich
Die belegten Beispielwerte stammen aus einzelnen Artikeldatensätzen und gelten nicht pauschal für die gesamte Serie. Bitte je Artikel im Datenblatt prüfen.
| SE14-RTE | SE14-STE | SE15-STE | SE16-RTE | SE17-RTE | |
|---|---|---|---|---|---|
| Funktion | 2-Wege | 2-Wege | 2-Wege | 3-Wege, Aufteilfunktion | 3-Wege, Mischfunktion |
| Gehäuse | Rotguss | Edelstahl 1.4408 | Edelstahl 1.4408 | Rotguss | Rotguss |
| Anschluss | Innengewinde G | Innengewinde G | Flansch PN 40 | Innengewinde Rp | Innengewinde Rp |

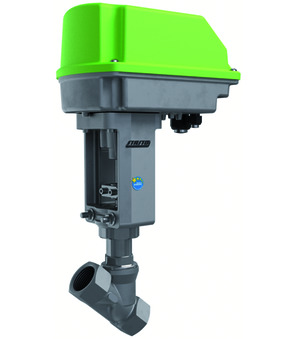

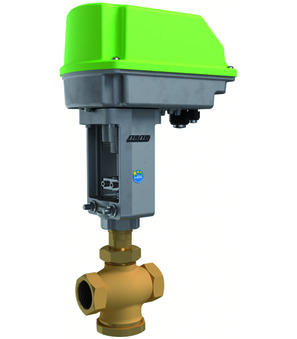

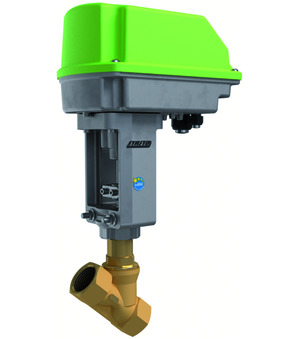

| Beispielartikel | SE14-10-RTE04: G 1", DN 25, 0–12 bar, 54 s | SE14-112-STE04: G 1 ½", DN 40, 0–4,8 bar, 66 s | SE15-15-STE04: DN 15, 0–40 bar, 27 s | SE16-12-RTE04: Rp ½", DN 15, 0–15 bar, 27 s | SE17-34-RTE04: Rp ¾", DN 20, 0–15 bar, 27 s |
| Spannungsvarianten | E04: 24 V AC/DC · E05: 90–260 V AC | E04: 24 V AC/DC · E05: 90–260 V AC | E04: 24 V AC/DC · E05: 90–260 V AC | E04: 24 V AC/DC · E05: 90–260 V AC | E04: 24 V AC/DC · E05: 90–260 V AC |
| Veröffentlichte Artikel | 10 | 12 | 12 | 10 | 10 |
Sortiment
Elektrische Sitzventile im STASTO-Shop
Alle Serien liegen in der Kategorie Sitzventile – elektrisch. Zur Abgrenzung finden Sie ebenfalls die druckgesteuerte Schwesterkategorie.
Einsatzbereiche
Wo elektrische Sitzventile eingesetzt werden
Typische Aufgaben der Serien SE14 bis SE17: Flüssigkeiten und Gase absperren, freigeben, aufteilen oder mischen – ohne Druckluftinfrastruktur.
Prozessleitungen absperren
Elektrisches Absperrventil in Rotguss oder Edelstahl 1.4408 für Zu- und Ablaufleitungen in verfahrenstechnischen Anlagen.
Maschinen ohne Druckluftnetz
Wenn die Maschine kein Druckluftnetz besitzt, übernimmt der elektrische Stellantrieb die Ventilfunktion direkt aus der Steuerung.
Medienwechsel und Aufteilung
3-Wege-Ausführungen SE16 und SE17 verteilen oder mischen Medienströme, etwa für Bypass- und Umschaltschaltungen.
Reinigungs- und Wasserkreise
Edelstahlausführungen SE14-STE und SE15-STE für Kreise mit erhöhten Anforderungen an den Gehäusewerkstoff.
Abgrenzung zur Druckluftsteuerung
Wo Druckluft vorhanden ist, kann alternativ ein pneumatisches Sitzventil sinnvoll sein – die elektrische Variante entfällt dann.
Prüf- und Versorgungsstände
Elektrisch angesteuerte Sitzventile in Prüfständen und Versorgungseinheiten, wo Kleinspannung 24 V AC/DC vorgegeben ist.
Beschaffung
Datenblatt, Auswahl und Verfügbarkeit
Die Serien SE14 bis SE17 sind mit insgesamt 54 Ausführungen im Shop veröffentlicht. Verfügbarkeit und Termine klären wir artikelbezogen.
Datenblatt je Artikel
Zu jedem Artikel erhalten Sie das Datenblatt mit Druckstufe, Stellzeit, Medientemperatur und Anschluss – die Werte sind variantenabhängig.
Verfügbarkeit auf Anfrage
Lagerbestand und Liefertermin nennen wir artikelbezogen auf Anfrage; bitte Serie, Baugröße und Spannungsvariante angeben.
Technische Beratung
Das STASTO-Armaturenteam unterstützt bei der Auswahl von Werkstoff, Anschlussart, Nennweite und Spannungsvariante.
Klare Bestellangaben
Der Artikelname enthält Serie, Größe, Werkstoffkennung und Spannung – zum Beispiel SE14-10-RTE04 für 24 V AC/DC.
So gehen wir vor
In drei Schritten zum passenden elektrischen Sitzventil
Von den Betriebsdaten bis zur Bestellung – strukturiert und mit belegten Artikelwerten.
Betriebsdaten erfassen
Medium, Nennweite, Betriebsdruck, Temperatur und Steuerspannung festhalten – daraus folgt die Serienauswahl.
Serie und Ausführung wählen
2-Wege (SE14, SE15) oder 3-Wege (SE16 Aufteilung, SE17 Mischung), Rotguss oder Edelstahl 1.4408, Gewinde oder Flansch PN 40.
Artikel prüfen und anfragen
Datenblatt des konkreten Artikels prüfen, Spannungsvariante E04 oder E05 festlegen und Verfügbarkeit anfragen.
FAQ
Häufige Fragen zu elektrischen Sitzventilen
Antworten zu Funktion, Auswahl, Einbaulage und Abgrenzung gegenüber pneumatischen Ventilen und Magnetventilen.
Was ist ein elektrisches Sitzventil?
Ein elektrisches Sitzventil ist ein Prozessventil, bei dem ein elektrischer Stellantrieb den Ventilkegel gegen den Sitz bewegt und so das Medium sperrt oder freigibt. Es benötigt keine Druckluft, sondern nur eine Steuerspannung – bei den STASTO-Serien SE14 bis SE17 je nach Ausführung 24 V AC/DC (E04) oder 90–260 V AC (E05).
Was ist der Unterschied zwischen elektrischem und pneumatischem Sitzventil?
Das elektrische Sitzventil wird über einen elektrischen Stellantrieb bewegt, das pneumatische über Steuerluft und Kolben. Elektrisch ist die Wahl, wenn kein Druckluftnetz vorhanden ist; pneumatisch punktet dort, wo Druckluft ohnehin verfügbar ist und schnelle Schaltzeiten gefordert sind.
Ist ein elektrisches Sitzventil dasselbe wie ein Magnetventil?
Nein. Ein Magnetventil schaltet über eine Magnetspule sehr schnell, ein elektrisches Sitzventil der Serien SE14 bis SE17 arbeitet mit Stellantrieb und definierter Stellzeit – in geprüften Datensätzen zwischen 27 s und 66 s. Wer ein 2/2-Wege- oder 2-Wege-Magnetventil sucht, findet dies im separaten Magnetventil-Sortiment.
Welche Einbaulage ist bei einem Sitzventil zulässig?
Die zulässige Einbaulage richtet sich nach Antrieb und Durchflussrichtung und ist im Datenblatt des jeweiligen Artikels angegeben. Üblich ist ein Einbau mit dem Antrieb nach oben; abweichende Lagen bitte vorab prüfen, damit Kondensat und Eigengewicht des Antriebs die Funktion nicht beeinträchtigen.
Wann brauche ich ein 3-Wege-Sitzventil?
Ein 3-Wege-Sitzventil wird benötigt, wenn ein Medienstrom aufgeteilt oder zwei Ströme gemischt werden sollen. Die Serie SE16-RTE ist für die Aufteilfunktion ausgeführt, die Serie SE17-RTE für die Mischfunktion – beide in Rotguss mit Innengewinde Rp.
Welche Werkstoffe stehen zur Auswahl?
Zur Auswahl stehen Rotguss (SE14-RTE, SE16-RTE, SE17-RTE) und Edelstahl 1.4408 (SE14-STE, SE15-STE); die Abdichtung erfolgt in den geprüften Ausführungen mit PTFE. Die Werkstoffwahl richtet sich nach Medium und Korrosionsanforderung.
Welche Druck- und Temperaturbereiche sind möglich?
Druck- und Temperaturbereiche sind variantenabhängig und immer je Artikel und Baugröße zu prüfen. Belegte Beispiele reichen von 0–4,8 bar bis 0–40 bar; das Beispiel SE14-10-RTE04 ist mit einer Medientemperatur von −30…+200 °C und 0–12 bar hinterlegt.
Wie unterscheiden sich E04 und E05?
E04 bezeichnet die Ausführung mit 24 V AC/DC, E05 die Ausführung mit 90–260 V AC. Beide Spannungsvarianten sind je Baugröße hinterlegt, sodass dieselbe Armatur an Kleinspannungssteuerungen oder an Netzspannung betrieben werden kann.
